.Net微服务实战之Kubernetes的搭建与使用

基本概念

Kubectl

kubectl用于运行Kubernetes集群命令的管理工具,Kubernetes kubectl 与 Docker 命令关系可以查看这里

http://docs.kubernetes.org.cn/70.html

Kubeadm

kubeadm 是 kubernetes 的集群安装工具,能够快速安装 kubernetes 集群,相关命令有以下:

kubeadm init

kubeadm join

Kubelet

kubelet是主要的节点代理,它会监视已分配给节点的pod,具体功能:

  • 安装Pod所需的volume。
  • 下载Pod的Secrets。
  • Pod中运行的 docker(或experimentally,rkt)容器。
  • 定期执行容器健康检查。

Pod

Pod是Kubernetes创建或部署的最小(最简单)的基本单位,一个Pod代表集群上正在运行的一个进程,它可能由单个容器或多个容器共享组成的资源。

一个Pod封装一个应用容器(也可以有多个容器),存储资源、一个独立的网络IP以及管理控制容器运行方式的策略选项。

Pods提供两种共享资源:网络和存储。

网络

每个Pod被分配一个独立的IP地址,Pod中的每个容器共享网络命名空间,包括IP地址和网络端口。Pod内的容器可以使用localhost相互通信。当Pod中的容器与Pod 外部通信时,他们必须协调如何使用共享网络资源(如端口)。

存储

Pod可以指定一组共享存储volumes。Pod中的所有容器都可以访问共享volumes,允许这些容器共享数据。volumes 还用于Pod中的数据持久化,以防其中一个容器需要重新启动而丢失数据。

Service

一个应用服务在Kubernetes中可能会有一个或多个Pod,每个Pod的IP地址由网络组件动态随机分配(Pod重启后IP地址会改变)。为屏蔽这些后端实例的动态变化和对多实例的负载均衡,引入了Service这个资源对象。

Kubernetes ServiceTypes 允许指定一个需要的类型的 Service,默认是 ClusterIP 类型。

Type 的取值以及行为如下:

  • ClusterIP:通过集群的内部 IP 暴露服务,选择该值,服务只能够在集群内部可以访问,这也是默认的 ServiceType。
  • NodePort:通过每个 Node 上的 IP 和静态端口(NodePort)暴露服务。NodePort 服务会路由到 ClusterIP 服务,这个 ClusterIP 服务会自动创建。通过请求 <NodeIP>:<NodePort>,可以从集群的外部访问一个 NodePort 服务。
  • LoadBalancer:使用云提供商的负载局衡器,可以向外部暴露服务。外部的负载均衡器可以路由到 NodePort 服务和 ClusterIP 服务。
  • ExternalName:通过返回 CNAME 和它的值,可以将服务映射到 externalName 字段的内容(例如, foo.bar.example.com)。 没有任何类型代理被创建,这只有 Kubernetes 1.7 或更高版本的 kube-dns 才支持。

其他详细的概念请移步到 http://docs.kubernetes.org.cn/227.html

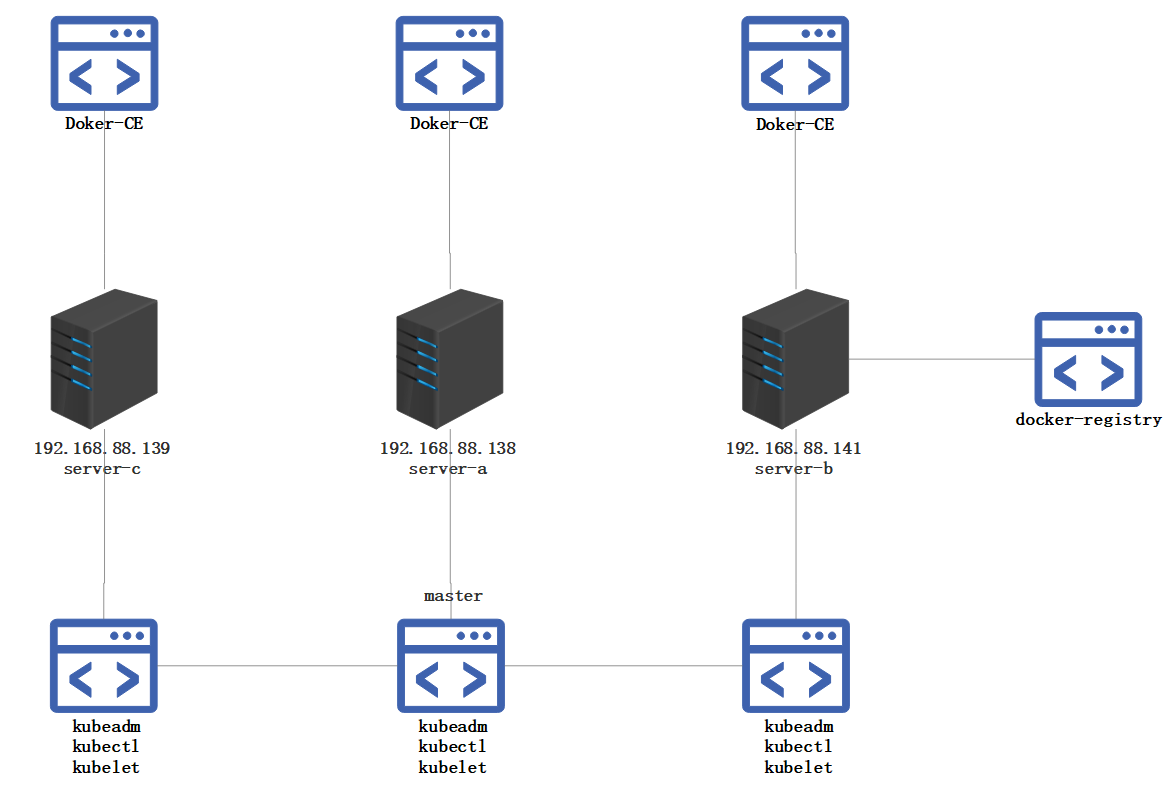

物理部署图

.Net微服务实战之Kubernetes的搭建与使用插图



Docker-ce 1.19安装

在所有需要用到kubernetes服务器上安装docker-ce

卸载旧版本 docker

yum remove docker docker-common docker-selinux dockesr-engine -y
升级系统软件
yum upgrade -y
安装必要的一些系统工具
sudo yum install -y yum-utils device-mapper-persistent-data lvm2
添加docker-ce软件源
yum-config-manager --add-repo https://mirrors.aliyun.com/docker-ce/linux/centos/docker-ce.repo
更新并安装 docker-ce
yum makecache fast
yum install docker-ce-19.03.12 -y
添加docker国内镜像源
vim /etc/docker/daemon.json

{
"exec-opts": ["native.cgroupdriver=systemd"],
"registry-mirrors" : [
    "http://ovfftd6p.mirror.aliyuncs.com",
    "http://registry.docker-cn.com",
    "http://docker.mirrors.ustc.edu.cn",
    "http://hub-mirror.c.163.com"
  ],
  "insecure-registries" : [
    "registry.docker-cn.com",
    "docker.mirrors.ustc.edu.cn"
  ],
  "debug" : true,
  "experimental" : true
}

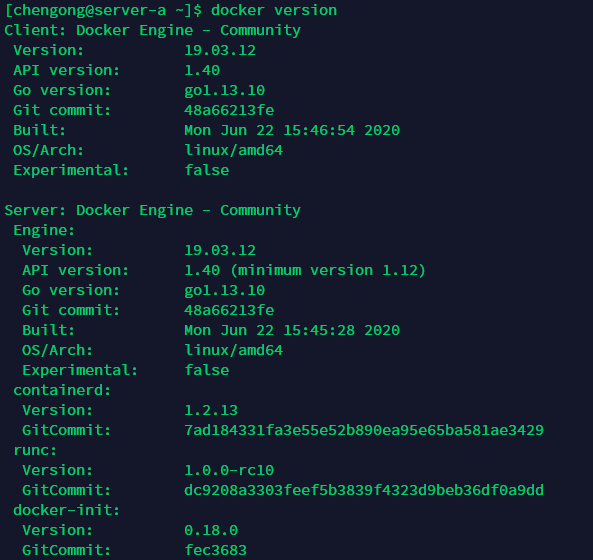

启动服务

systemctl start docker
systemctl enable docker

.Net微服务实战之Kubernetes的搭建与使用插图1

安装kubernetes-1.18.3

所有需要用到kubernetes的服务器都执行以下指令。

添加阿里kubernetes源
cat <<EOF > /etc/yum.repos.d/kubernetes.repo
[kubernetes]
name=Kubernetes
baseurl=https://mirrors.aliyun.com/kubernetes/yum/repos/kubernetes-el7-x86_64/
enabled=1
gpgcheck=1
repo_gpgcheck=1
gpgkey=https://mirrors.aliyun.com/kubernetes/yum/doc/yum-key.gpg https://mirrors.aliyun.com/kubernetes/yum/doc/rpm-package-key.gpg
EOF

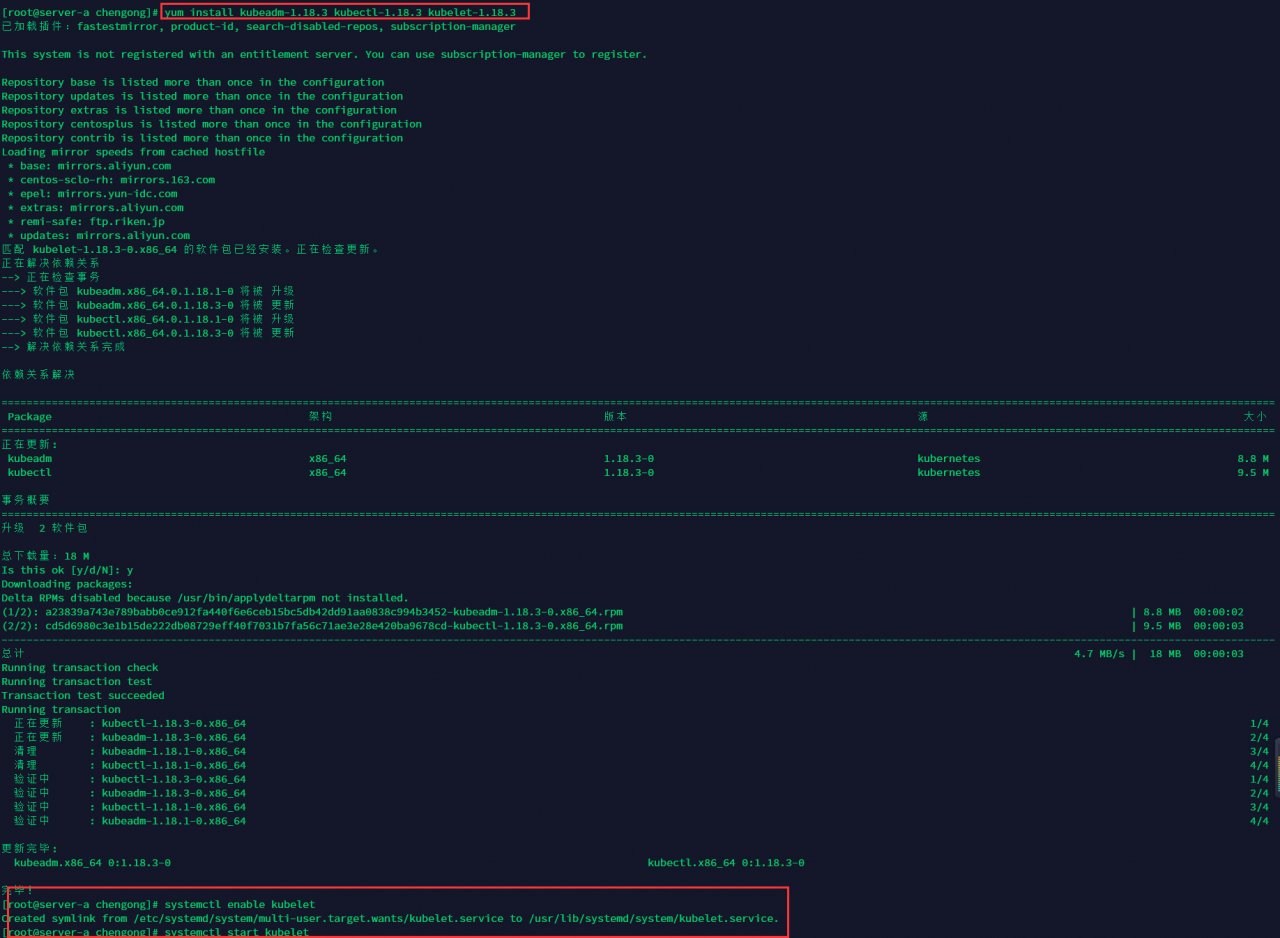

安装并启动
yum install kubeadm-1.18.3 kubectl-1.18.3 kubelet-1.18.3

启动kubelet

systemctl enable kubelet
systemctl start kubelet

.Net微服务实战之Kubernetes的搭建与使用插图2

在Master设置环境变量,在/etc/profile中配置
vim /etc/profile
在最后添加如下配置
export KUBECONFIG=/etc/kubernetes/admin.conf

执行命令使其起效

source /etc/profile

初始化k8s集群

在master节点(server-a)进行初始化集群

开放端口

firewall-cmd --permanent --zone=public --add-port=6443/tcp
firewall-cmd --permanent --zone=public --add-port=10250/tcp
firewall-cmd --reload
关闭swap
vim /etc/fstab
#注释swap那行

swapoff -a

设置iptables规则

echo 1 > /proc/sys/net/bridge/bridge-nf-call-iptables
echo 1 > /proc/sys/net/bridge/bridge-nf-call-ip6tables

初始化

kubeadm init --kubernetes-version=1.18.3  --apiserver-advertise-address=192.168.88.138   --image-repository registry.aliyuncs.com/google_containers  --service-cidr=10.10.0.0/16 --pod-network-cidr=10.122.0.0/16 --ignore-preflight-errors=Swap

pod-network-cidr参数的为pod网段:,apiserver-advertise-address参数为本机IP。

  如果中途执行有异常可以通过 kubeadm reset 后重新init。
.Net微服务实战之Kubernetes的搭建与使用插图3
初始化成功执行下面指令
 mkdir -p $HOME/.kube
 sudo cp -i /etc/kubernetes/admin.conf $HOME/.kube/config
 sudo chown $(id -u):$(id -g) $HOME/.kube/config

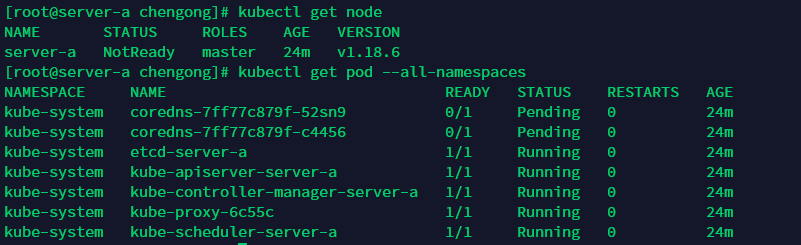

查看node和pod信息
kubectl get node
kubectl get pod --all-namespaces

.Net微服务实战之Kubernetes的搭建与使用插图4

安装flannel组件

在master节点(server-a)安装flannel组件

找个梯子下载kube-flannel.yml文件

https://raw.githubusercontent.com/coreos/flannel/master/Documentation/kube-flannel.yml

下载不了也没关系,我复制给到大家:

.Net微服务实战之Kubernetes的搭建与使用插图5 View Code

先拉取依赖镜像

 docker pull  quay.io/coreos/flannel:v0.12.0-amd64

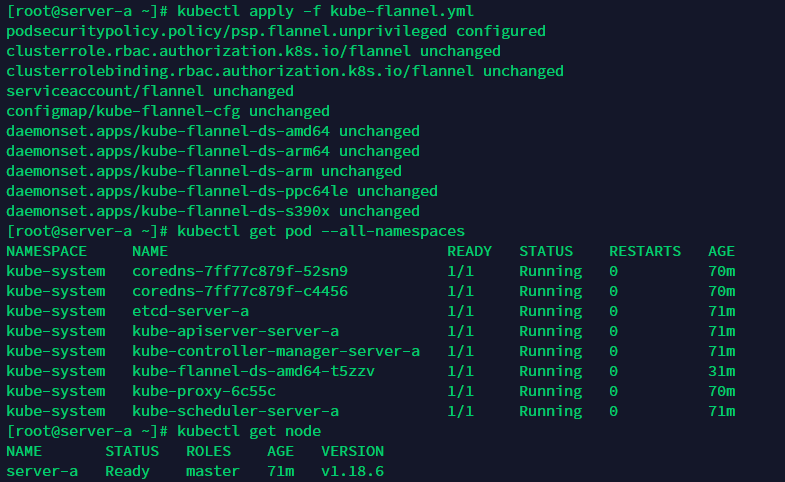

把上面文件保存到服务器然后执行下面命令

kubectl apply -f kube-flannel.yml

.Net微服务实战之Kubernetes的搭建与使用插图6

安装dashboard

在master节点(server-a)安装dashboard组件

继续用梯子下载recommended.yml文件

https://raw.githubusercontent.com/kubernetes/dashboard/v2.0.3/aio/deploy/recommended.yaml

没梯子的可以复制下方原文件

.Net微服务实战之Kubernetes的搭建与使用插图7 View Code
第39行修改,端口范围30000-32767
spec:
  type: NodePort
  ports:
    - port: 443
      targetPort: 8443
      nodePort: 30221
  selector:
    k8s-app: kubernetes-dashboard

第137行开始,修改账户权限,主要三个参数,kind: ClusterRoleBinding,roleRef-kind: ClusterRole,roleRef-name: cluster-admin

---

apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRoleBinding
metadata:
  labels:
    k8s-app: kubernetes-dashboard
  name: kubernetes-dashboard
  namespace: kubernetes-dashboard
roleRef:
  apiGroup: rbac.authorization.k8s.io
  kind: ClusterRole
  name: cluster-admin
subjects:
  - kind: ServiceAccount
    name: kubernetes-dashboard
    namespace: kubernetes-dashboard

---

保存到服务器后执行以下命令

kubectl apply -f recommended.yaml

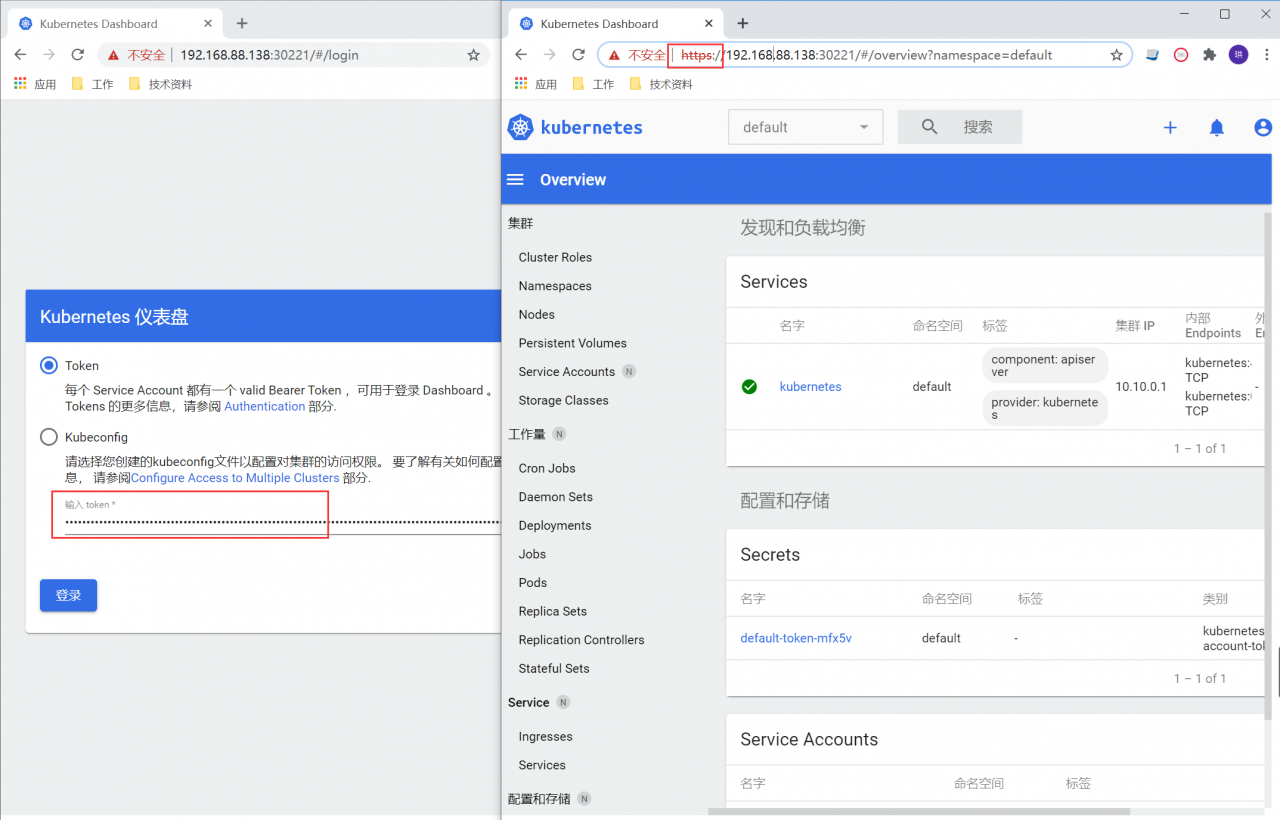

等待一段时间启动成功后,https://ip+nodePort,查看UI

.Net微服务实战之Kubernetes的搭建与使用插图8

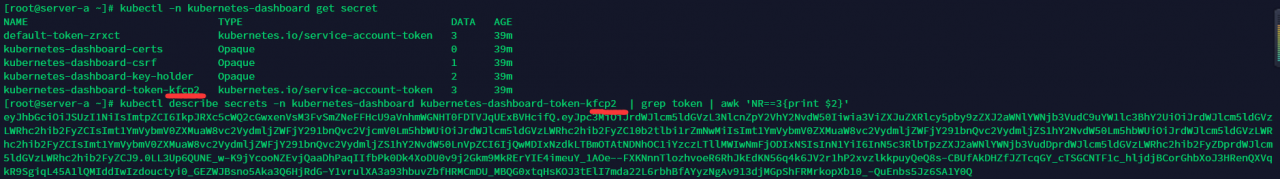

Token通过下面指令获取

kubectl -n kubernetes-dashboard get secret

kubectl describe secrets -n kubernetes-dashboard kubernetes-dashboard-token-kfcp2  | grep token | awk 'NR==3{print $2}'

.Net微服务实战之Kubernetes的搭建与使用插图9

加入Worker节点

在server-b与server-c执行下面操作

把上面init后的那句join拷贝过来,如果忘记了可以在master节点执行下面指令:

kubeadm token list

openssl x509 -pubkey -in /etc/kubernetes/pki/ca.crt | openssl rsa -pubin -outform der 2>/dev/null | openssl dgst -sha256 -hex | sed 's/^.* //'

.Net微服务实战之Kubernetes的搭建与使用插图10

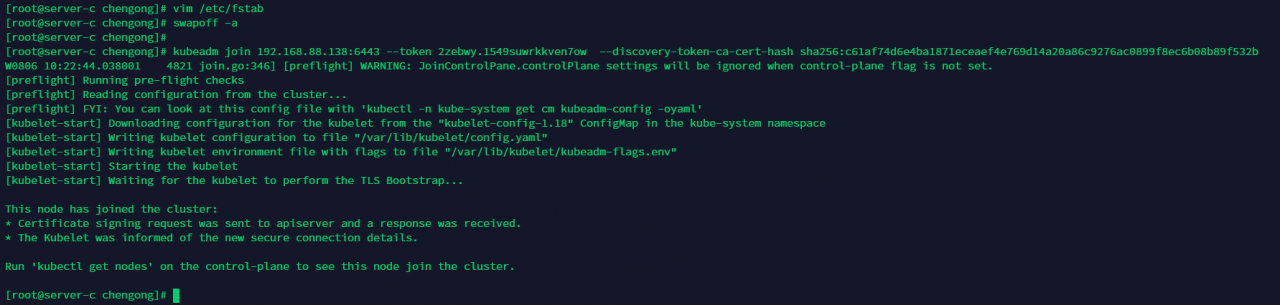

通过返回的数据拼装成下面指令

kubeadm join 192.168.88.138:6443 --token 2zebwy.1549suwrkkven7ow  --discovery-token-ca-cert-hash sha256:c61af74d6e4ba1871eceaef4e769d14a20a86c9276ac0899f8ec6b08b89f532b

.Net微服务实战之Kubernetes的搭建与使用插图11

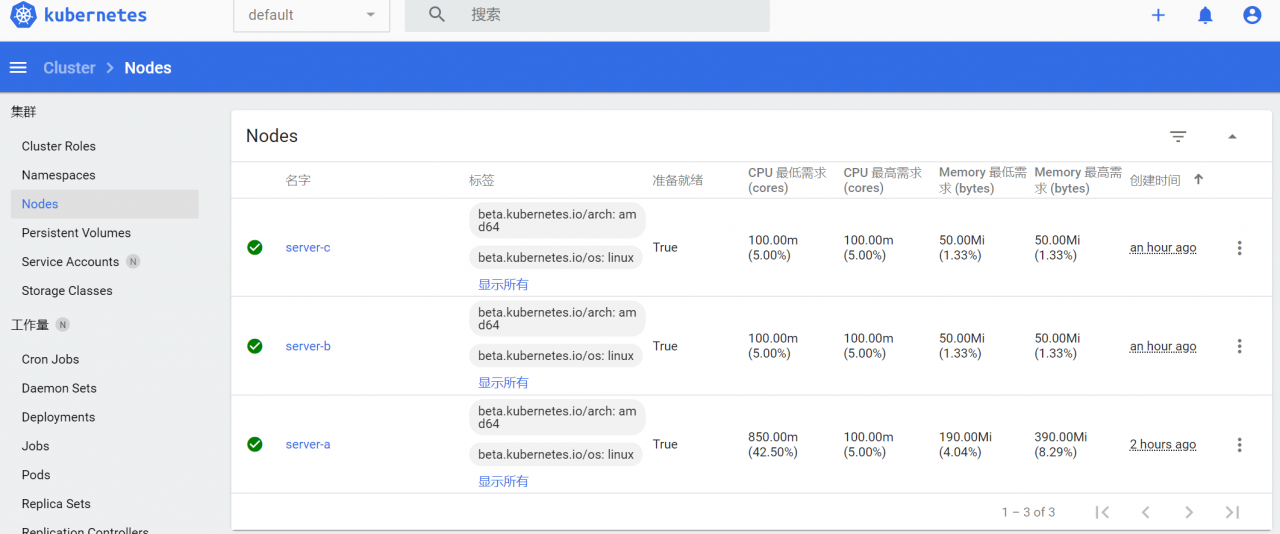

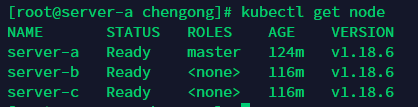

查看节点信息

kubectl get node

.Net微服务实战之Kubernetes的搭建与使用插图12

.Net微服务实战之Kubernetes的搭建与使用插图13

部署Web应用

在master节点(sever-a)执行下面操作

部署应用前建议有需要的朋友到【.Net微服务实战之CI/CD】看看如何搭建docker私有仓库,后面需要用到,搭建后私有库后执行下面指令

kubectl create secret docker-registry docker-registry-secret --docker-server=192.168.88.141:6000 --docker-username=admin --docker-password=123456789

docker-server就是docker私有仓库的地址

下面是yaml模板,注意imagePullSecrets-name与上面的命名的一致,其余的可以查看yaml里的注释

.Net微服务实战之Kubernetes的搭建与使用插图14 View Code

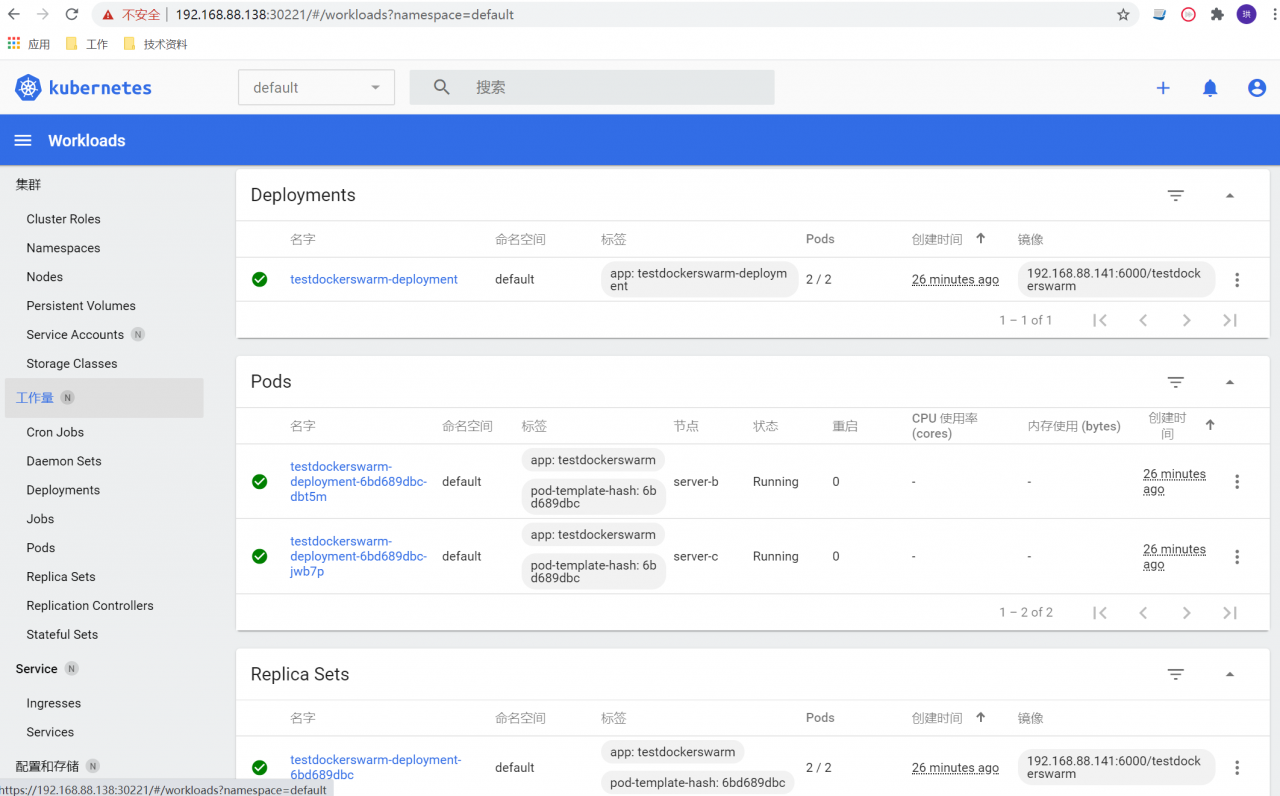

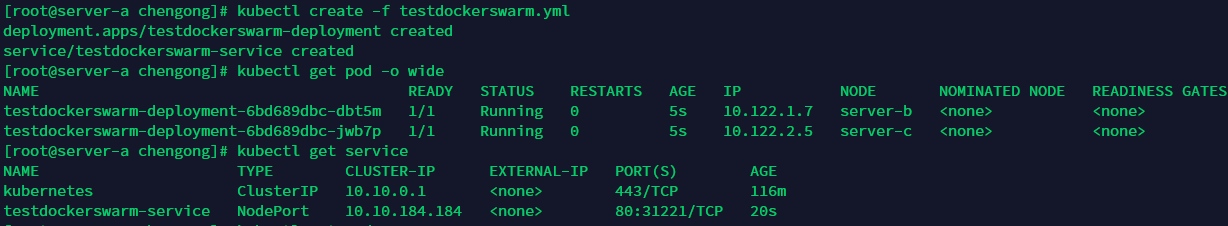

把yaml文件保存到服务器后执行下面命令

kubectl create -f testdockerswarm.yml

.Net微服务实战之Kubernetes的搭建与使用插图15

.Net微服务实战之Kubernetes的搭建与使用插图16

整个搭建部署的过程基本上到这里结束了。

访问

可以通过指令kubectl get service得到ClusterIP,分别在server-c和sever-b执行curl 10.10.184.184

.Net微服务实战之Kubernetes的搭建与使用插图17

也可以通过执行kubectl get pods -o wide得到pod ip,在server-c执行curl 10.122.2.5 和 server-b执行curl 10.122.1.7

.Net微服务实战之Kubernetes的搭建与使用插图18

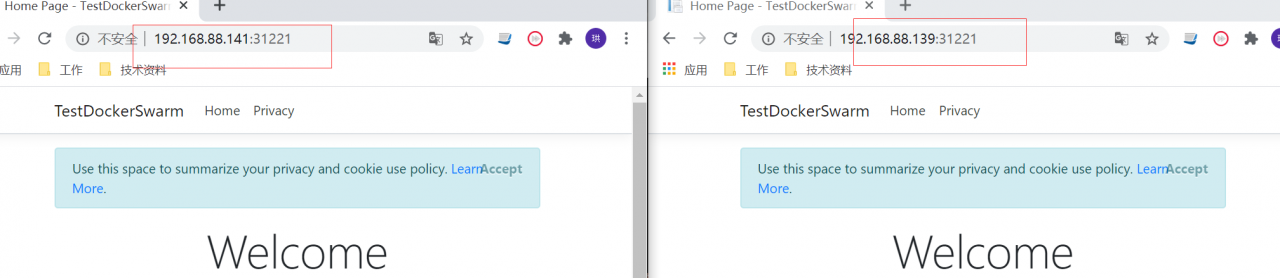

也可以在外部访问 server-c和server-b的 ip + 31221

.Net微服务实战之Kubernetes的搭建与使用插图19

如果节点有异常可以通过下面指令排查

journalctl -f -u kubelet.service | grep -i error -C 500

如果Pod无法正常running可以通过下面指令查看

kubectl describe pod testdockerswarm-deployment-7bc647d87d-qwvzm
