.Net微服务实战之CI/CD

地基

在软件工程不少的思想、概念来源于建筑工程,大家也喜欢把开发软件比喻成建房子。那么如果说运维是软件的地基,那么框架就是承重墙。起房子就是先打地基,再建承重墙。地基打得越稳,房子才能起得更高。也等同于运维技术越扎实,系统才能更加健壮。

特别在微服务兴起得时代,运维越发的现得尤为得重要,DevOps也风靡全球。只要聊起DevOps与微服务,CI/CD总是不能避免的。CI/CD不一定限制于微服务,我认为无论在什么样风格的架构和怎么样组织架构的团队,自动化技术越早使用收效越高。

我认为IT人员更多是脑力大于体力的劳动者,一些重复的、错误率高的、无法对自己有增长的工作应该尽早交给自动化技术处理,节省了不需要浪费的时间与精力,这样才能更好的去完成有价值、有意义的工作。

2020-12-1更新,下文之前做的时候是使用了Docker部署Jenkins,在默认情况Jenkins容器是无法与宿主的Docker命令公用的,因此我使用了SSH从Jenkins容器调用宿主的方式解决。后来经过和同行沟通,使用了挂载docker.sock目录的方式,让Jenkinis容器调用宿主Docker指令的方式进行构建。为了保持原来文章的整体性,我打算在文章末尾额外加上新的方案。

部署图

.Net微服务实战之CI/CD插图

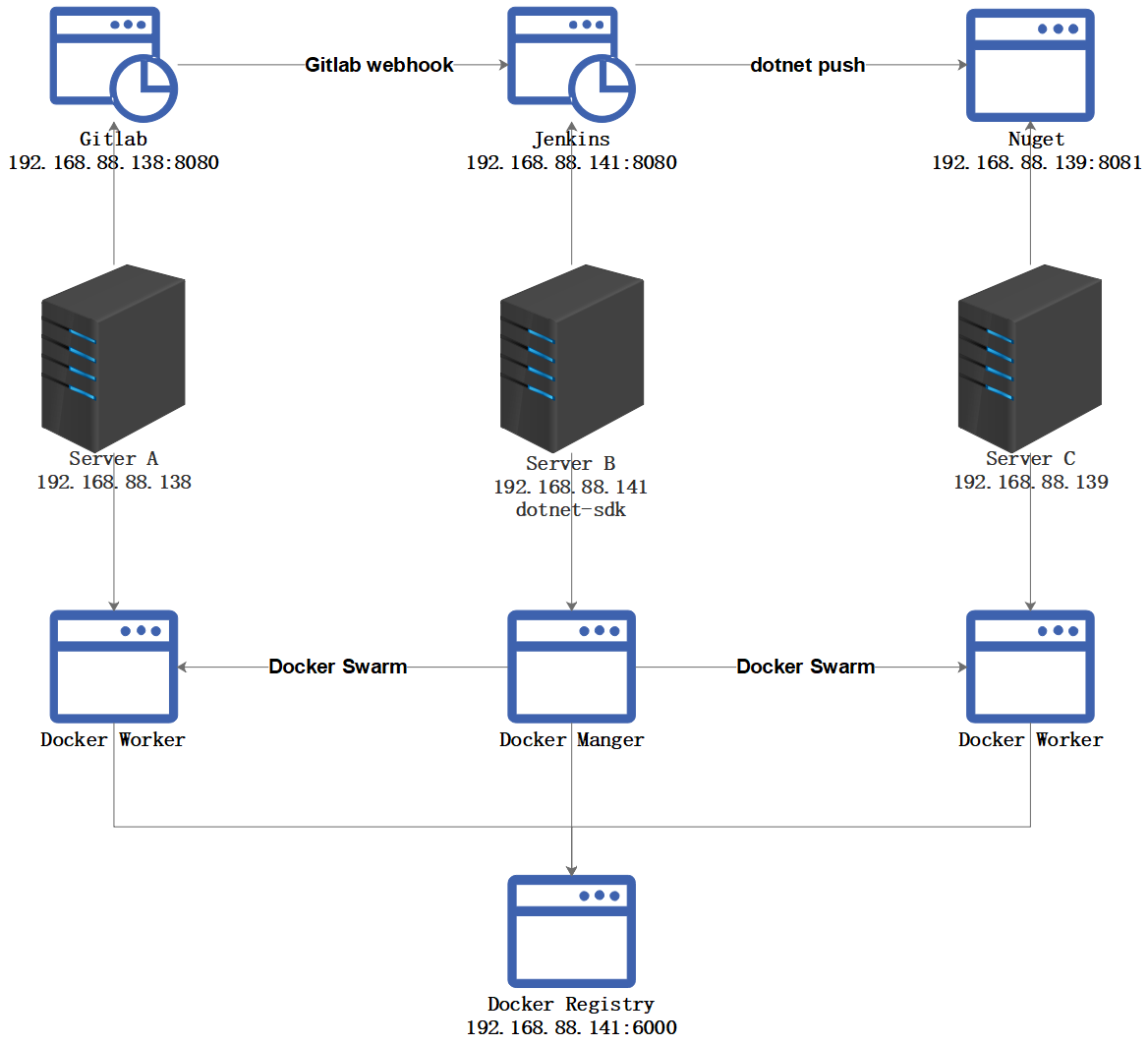

以上是我在虚拟机环境的部署图:

一共三台服务器,每台服务器都装了Docker,Server B是docker swarm的Manger角色,A和C是worker。

在Server B装了Jenkins、Docker Registry、dotnet sdk,Server A装了Gitlab,Server C装了私有Nuget。

那么工作流程是:

  1. 迁入代码push到Gitlab
  2. Gitlab触发webhook的push触发事件并主动通知Jenkins构建
  3. Jenkins在Gitlab获取源码并通过配置好的规则与shell脚本进行构建
    • 如果是工具库则dotnet push到192.168.88.139:8081的私有Nuget
    • 如果是Web应用则通过dockerfile构建docker镜像并push到192.168.88.141:6000的Docker Registry,然后由docker swarm create多节点

安装Docker

安装最新版本Docker,并在所有需要使用docker的服务器节点根据以下步骤安装

升级yum并安装基础组件

yum upgrade -y

sudo yum install -y yum-utils device-mapper-persistent-data lvm2

添加安装源信息

yum-config-manager --add-repo https://mirrors.aliyun.com/docker-ce/linux/centos/docker-ce.repo

安装docker-ce

yum makecache fast
yum install docker-ce -y
修改镜像源
vim /etc/docker/daemon.json

{
  "registry-mirrors" : [
    "http://ovfftd6p.mirror.aliyuncs.com",
    "http://registry.docker-cn.com",
    "http://docker.mirrors.ustc.edu.cn",
    "http://hub-mirror.c.163.com"
  ],
  "insecure-registries" : [
    "registry.docker-cn.com",
    "docker.mirrors.ustc.edu.cn"
  ],
  "debug" : true,
  "experimental" : true
}

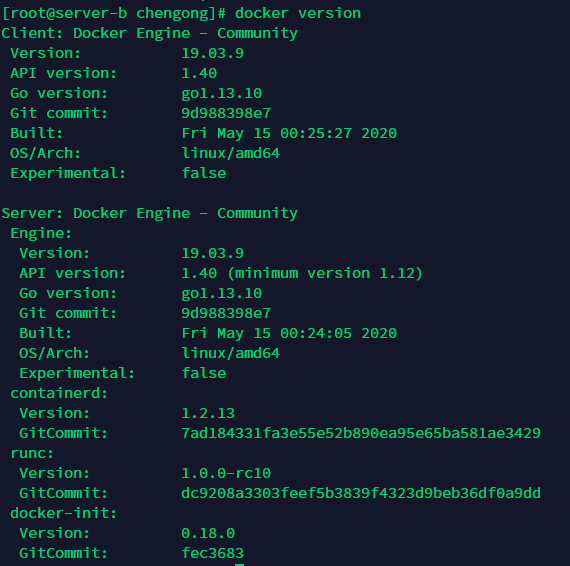

启动docker

systemctl daemon-reload
systemctl enable docker
systemctl start docker

.Net微服务实战之CI/CD插图1

安装 Docker Registry(私有仓储)

选取一个服务器-Server B使用docker安装Registry

docker run -d -p 6000:5000 -v /root/docker_registry:/var/lib/registry --name private_registry registry

开放6000端口

firewall-cmd --permanent --add-port=6000/tcp
firewall-cmd --reload

以上就Registry安装完成了,但为了正常使用还需要做点配置修改

编辑所有需要docker registry使用的节点的daemon.json文件,确保能正常访问

vim /etc/docker/daemon.json

{
"insecure-registries":["192.168.88.141:6000"]
}

重启docker

systemctl daemon-reload
service docker restart

如果需要推送镜像到私库确保标签(tag)前缀带有私库地址

docker push 192.168.88.141:6000/testdockerswarm

.Net微服务实战之CI/CD插图2

docker swarm的初始化

把相关涉及到docker swarm的节点端口开启

firewall-cmd --permanent --zone=public --add-port=2377/tcp
firewall-cmd --permanent --zone=public --add-port=4789/udp
firewall-cmd --permanent --zone=public --add-port=7946/udp
firewall-cmd --reload

选取Server B作为Manager节点,执行下面的指令后会出现docker swarm join的指令文本,复制保存下来

docker swarm init --advertise-addr 192.168.88.141

Server A和Server C为Worker节点,执行刚刚保存下来指令

docker swarm join --token SWMTKN-1-0odogegq3bwui4o76aq5v05doqqvuycb5jmuckjmvzy4bfmm59-ewht2cz6fo0r39ky44uv00aq5 192.168.88.141:2377

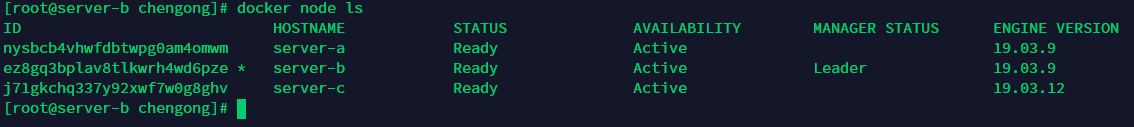

查看节点信息
docker node ls

.Net微服务实战之CI/CD插图3

私有Nuget的安装

选择Server C基于docker的Nuget安装

docker run -d \
           -p 8081:80 \
           --env NUGET_API_KEY=chengong \
           -v /root/nuget/database:/var/www/db \
           -v /root/nuget/packages:/var/www/packagefiles \
           --name nuget-server \
           sunside/simple-nuget-server

开放相关8081端口

firewall-cmd --permanent --add-port=8081/tcp
firewall-cmd --reload

上传包指令,注意包名有中文会导致上传出现bad request

dotnet nuget push --source http://192.168.88.139:8081/ -k chengong TestPackage.1.0.0.nupkg

删除包指令

dotnet nuget delete --source http://192.168.88.139:8081/ -k chengong  TestPackage 1.0.0

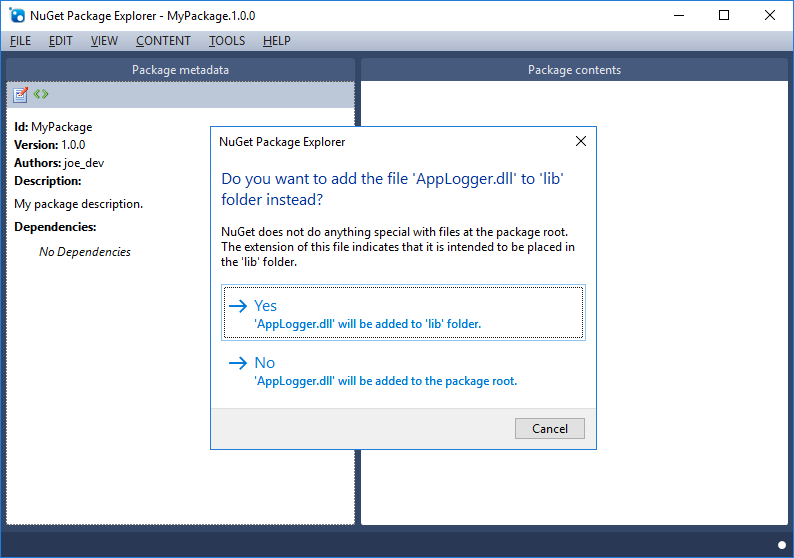

如果在Windowsx系统可以通过工具上传

https://github.com/NuGetPackageExplorer/NuGetPackageExplorer

.Net微服务实战之CI/CD插图4

Gitlab的安装

在Server A服务器上基于docker安装

sudo docker run -d \
  --hostname 192.168.88.138 \
  -p 443:443 -p 8080:80 -p 2222:22 \
  --name gitlab \
  --restart always \
  -v /root/gitlab/config:/etc/gitlab:Z \
  -v /root/gitlab/logs:/var/log/gitlab:Z \
  -v /root/gitlab/data:/var/opt/gitlab:Z \
  gitlab/gitlab-ce

开放端口

firewall-cmd --permanent --add-port=8080/tcp
firewall-cmd --reload

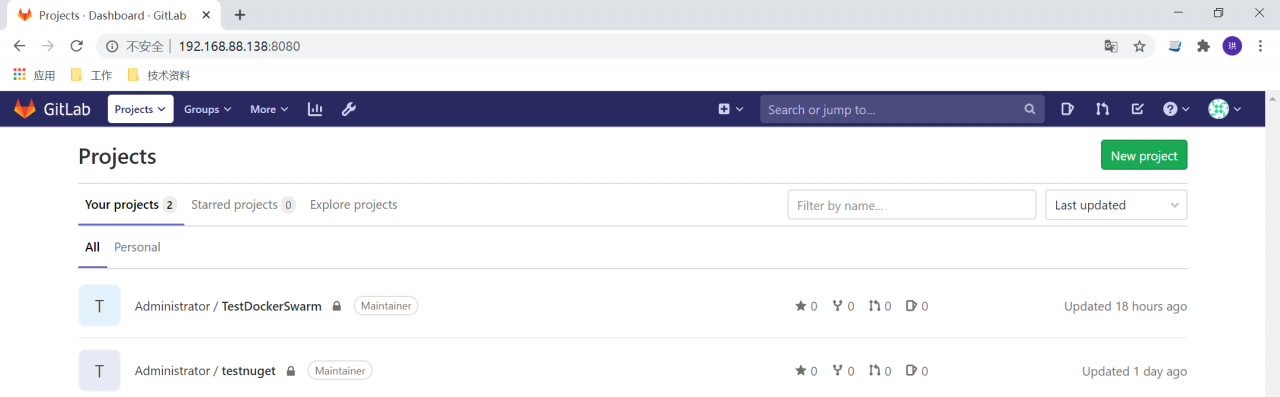

第一次启动会有点慢,需要耐心的等待一下(几分钟),初始化完了后进入系统设置root的密码,登录进去我们创建两个项目,一个Web应用,一个工具库,等会需要用到

.Net微服务实战之CI/CD插图5

Jenkins的安装

在Server B服务器基于docker安装Jenkins

mkdir -p /root/jenkins
setenforce 0
docker run --name jenkins -u 0 -d  --restart always -v /var/run/docker.sock:/var/run/docker.sock -v /root/jenkins/jenkins_home:/var/jenkins_home -p 8080:8080 -p 50000:50000 jenkins/jenkins:lts

开放端口

firewall-cmd --permanent --add-port=8080/tcp
firewall-cmd --reload

启动完了后需要等待一会,我们先去查看Jenkins的docker log,我们找到下面那段密码,在Jenkins欢迎页输入,设置好管理员后,选择Custom Select,如果您对网络有自信就直接点继续,如果您对网络没自信,避免花了很长的时间还没安装好插件就直接啥都不选继续。(如果出现一个XXX失败代理的页面直接跳过)

docer logs xxx
Please use the following password to proceed to installation:
53d4a2880bf8460c8ff61936278855ca

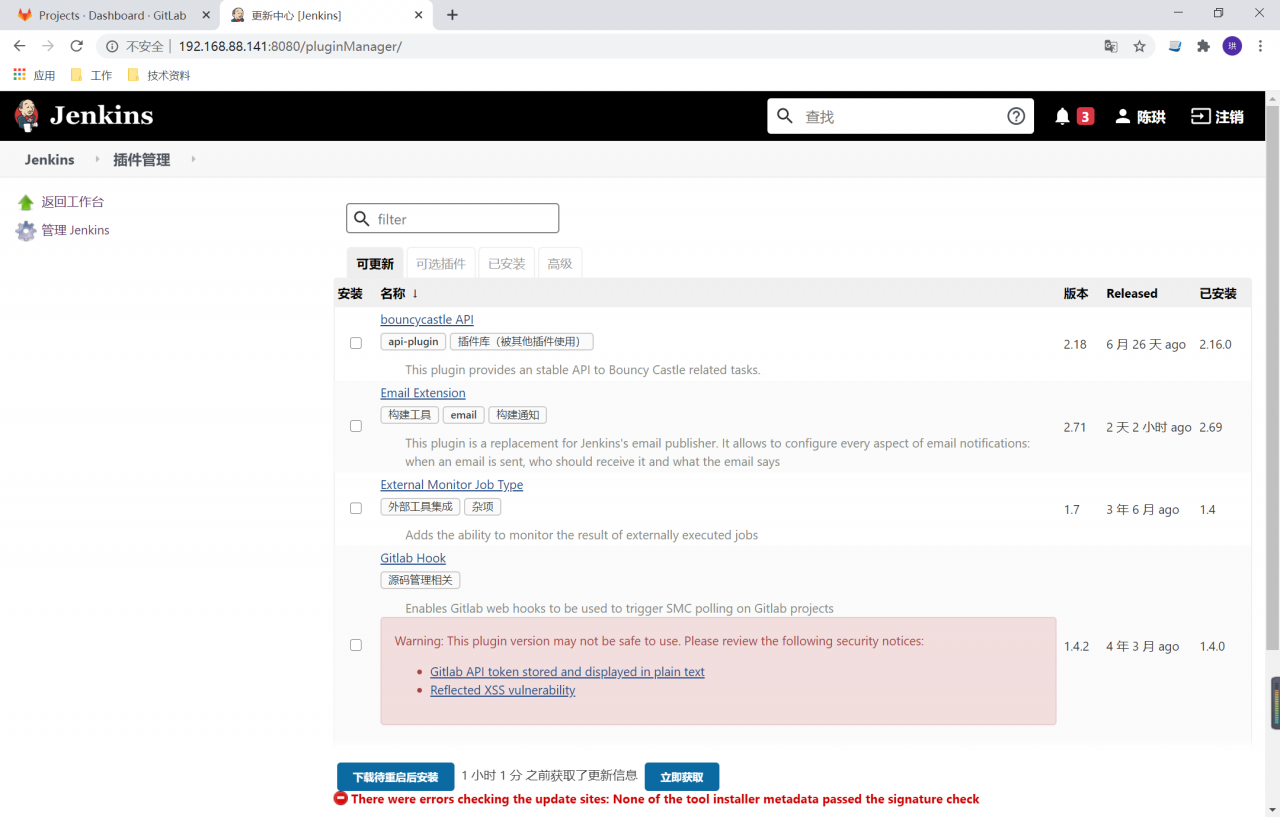

插件自动下载完后了,终于进去了,如果有没有安装成功的都得保证以下三个插件安装好,Gitlab Hook 、Gitlab、Push Over SSH.

登录后,在左侧点击【系统管理】,拖下去点击 【插件管理】,确保Gitlab Hook 、Gitlab、Push Over SSH成功安装,如果无法顺利安装则到https://plugins.jenkins.io/下载插件手动上传。

.Net微服务实战之CI/CD插图6



修改时区,进入Jenkins容器
docker exec -it 81 /bin/bash

执行下面命令

tzselect

4
9
1
1

cp /usr/share/zoneinfo/Asia/Shanghai  /etc/localtime

##查看时间
date -R

在Server B安装.Net SDK,因为在Server B安装了Jenkins,因此会基于Server B的环境进行.Net的应用进行打包、发布

添加下载源:

rpm -Uvh https://packages.microsoft.com/config/centos/7/packages-microsoft-prod.rpm

下载安装:

sudo yum install dotnet-sdk-3.1
 在Server B添加私有Nuget包源,因为在.Net Core应用 Build和Publish的时候会触发Restore指令(还原包),默认只有微软的nuget源,如果缺少了私有Nuget源会还原包失败
dotnet nuget add source http://192.168.88.139:8081 -n LocalNugetServer

列出已有包源

dotnet nuget list source

当然可以通过 dotnet restore -s http://192.168.88.139:8081 指令指定还原包源,但是为了避免如果服务地址变动后shell脚本会大面积的修改,还是建议通过dotnet nuget add soure指令。



那么到这里所有的关于Linux的工具安装、初始化的准备工作都完成了,那么接下来就是讲解Jenkins结合Gitlab,把应用与工具包发布到Nuget与Docker。

Jenkins的使用

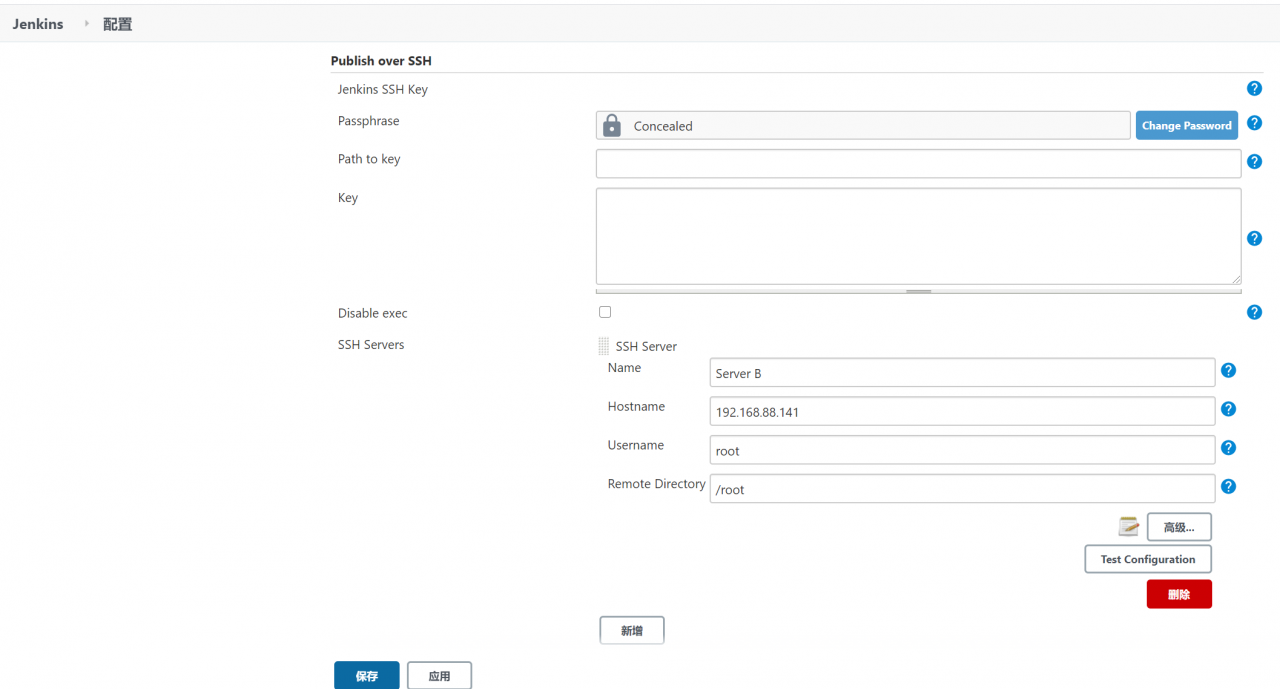

在一切开始之前得把SSH配置好,因为后续会使用到,在【SSH Servers】模块把服务器地址、账号密码填进去保存。

.Net微服务实战之CI/CD插图7

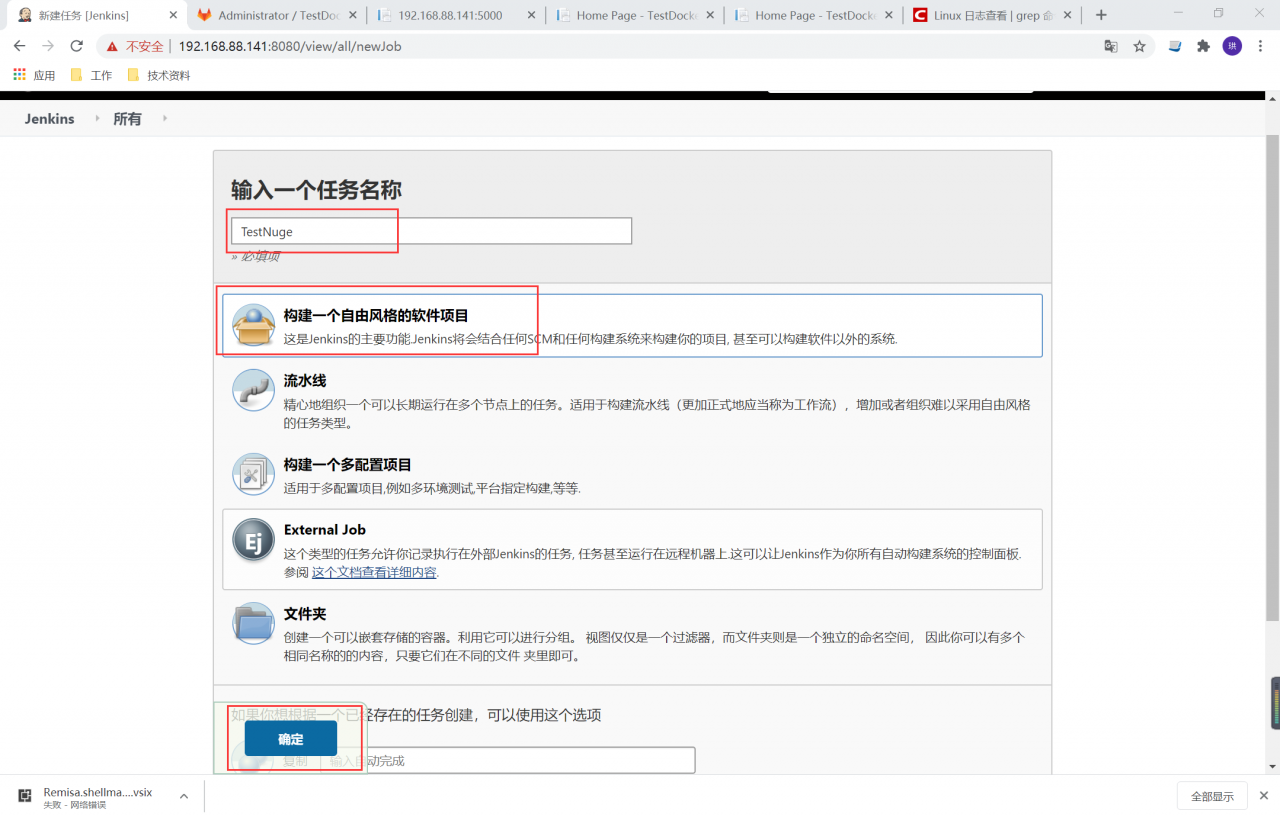

返回到首页面板点击【新建任务】-选择【构建一个自由风格的软件项目】(FreeStyle Project)。

自由风格的项目更多是使用shell脚本结合相应平台的指令实现自动化,因此建议大家对shell脚本有个初步的认识与学习,虽然Jenkins也提供了对应平台语言的一些插件,但是只要您熟悉了shell就会发现它的灵活性与便捷性。

.Net微服务实战之CI/CD插图8

接下来我们只要关注3个模块,源码管理、构建触发器、构建

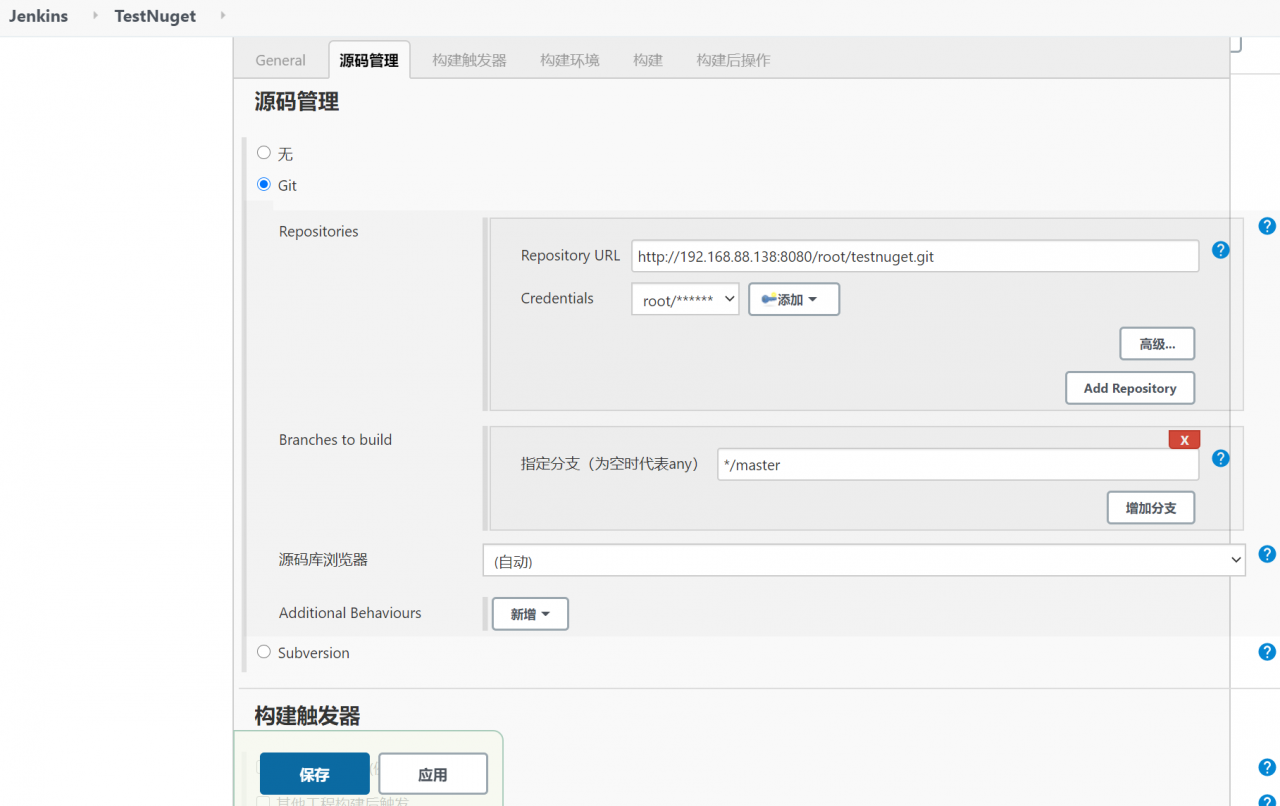

源码构建,填写您要自动发布的项目的源码地址,并输入账号密码。

.Net微服务实战之CI/CD插图9

构建触发器,这里勾选Build when a chenge ……,把URL 复制记录下来,等下在Gitlab需要使用到。这里就是与Gitlab webhook做了联动,可以理解成Jenkins开放了一个接口,让Gitlab被push代码后会主动告诉Jenkins做一次自动化构建。

.Net微服务实战之CI/CD插图10

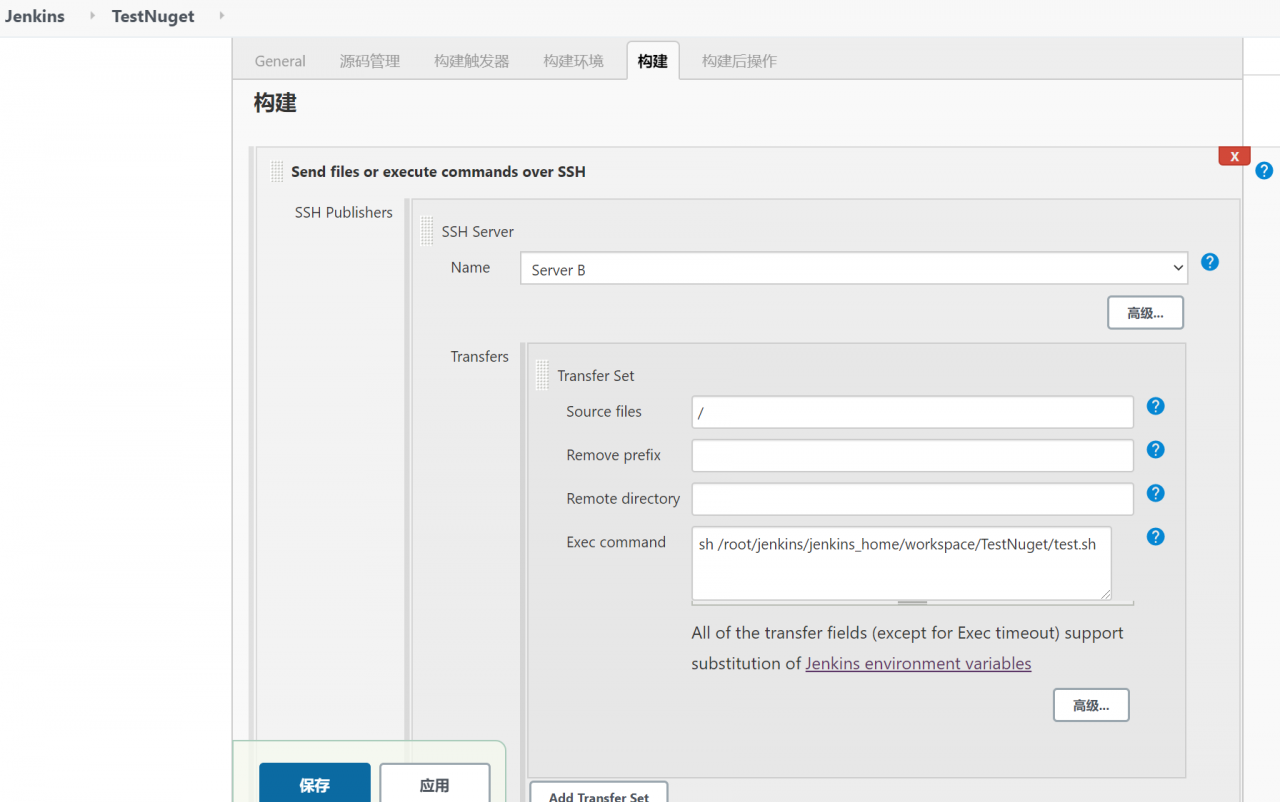

构建,这里其实就是执行shell脚本完成发布。这里得注意下我是用ssh,因为我的Jenkins是使用了docker安装的,如果我使用了【构建】模块里的【执行shell】就会在Jenkins环境里进行编译、打包,同时也需要安装相应的环境 例如dotnet sdk等。值得注意的是,我的环境与Jenkins挂载的都是在了Server B这个宿主环境,因此通过Jenkins的SSH Publishers连到Jenkins的宿主服务器(Server B),执行相应的shell脚本从Jenkins挂载的目录进行构建镜像。

当然有同学想在Jenkins环境先打包然后通过SSH的Transfers模块进行文件传也是可以的。

.Net微服务实战之CI/CD插图11

构建脚本

这个是工具库发布到私有Nuget的脚本

#脚本开始执行
echo '脚本开始执行'

base_path=/root/jenkins/jenkins_home/workspace/TestNuget
nuget_url=http://192.168.88.139:8081/
nuget_api_key=chengong

project_path=$base_path/TestNuget
package_path=$project_path/bin/Debug
cd $project_path

rm -rf $package_path/*.nupkg

dotnet pack $project_path &&
    dotnet nuget push --source $nuget_url -k $nuget_api_key $package_path/*.nupkg >/dev/null

if [ $? -eq 0 ]; then
    echo '发布成功:'$project_path''
else
    echo '发布失败:'$project_path''
fi

echo '脚本执行结束'

下面这个是Web应用发布到单台服务器的脚本

#!/bin/bash
echo '脚本开始执行'

base_path=/root/jenkins/jenkins_home/workspace/TestDockerSwarm

project_name=testdockerswarm
project_path=$base_path/TestDockerSwarm
publish_path=$project_path/bin/Release/netcoreapp2.2/publish

cd $project_path
rm -rf $project_path/bin

dotnet publish -c Release && (
    cd $publish_path &&
        docker stop $project_name
    docker rm $project_name
    docker image rm $project_name
    docker build -t $project_name . &&
        docker run -d -p 5000:80 -e ASPNETCORE_ENVIRONMENT="Development" --name $project_name $project_name &&
        echo '发布成功:'$project_path'' ||
        echo '发布失败:'$project_path''
) || echo '发布失败:'$project_path''

echo '脚本执行结束'

下面这个是通过Docker Swarm把Web应用发布到多台服务器

#!/bin/bash
echo '脚本开始执行'

base_path=/root/jenkins/jenkins_home/workspace/TestDockerSwarm

project_name=testdockerswarm
project_path=$base_path/TestDockerSwarm
publish_path=$project_path/bin/Release/netcoreapp2.2/publish
private_registry_url=192.168.88.141:6000
version=`date "+%Y%m%d%H%M%S"`

cd $project_path
rm -rf $project_path/bin

dotnet publish -c Release && (
    (
        cd $publish_path
        docker service rm testdockerswarm
        docker images | grep $private_registry_url/$project_name | awk '{print $3}' | xargs docker rmi
        docker build -t $private_registry_url/$project_name:$version ./
        docker push $private_registry_url/$project_name:$version
    ) &&
        docker service create -d -p 5000:80 --replicas 2 -e ASPNETCORE_ENVIRONMENT="Development"  --constraint=" node.role==worker"  --name $project_name $private_registry_url/$project_name:$version &&
        echo '发布成功:'$project_path'' ||
        echo '发布失败:'$project_path''
) || echo '发布失败:'$project_path''

echo '脚本执行结束'

上面脚本有一处地址得注意下我指定了–constraint=” node.role==worker” 也就是woker节点才会部署应用,因为我定义了ServerA和C是Web服务器。当然各位可以按照自己的需要处理。

Dockerfile

FROM microsoft/dotnet:2.2-aspnetcore-runtime AS base
WORKDIR /app
EXPOSE 80

FROM base AS final
WORKDIR /app
COPY ./ /app
ENV TZ=Asia/Shanghai
RUN ln -snf /usr/share/zoneinfo/$TZ /etc/localtime && echo $TZ > /etc/timezone

ENTRYPOINT ["dotnet", "TestDockerSwarm.dll"]

Gitlab的使用

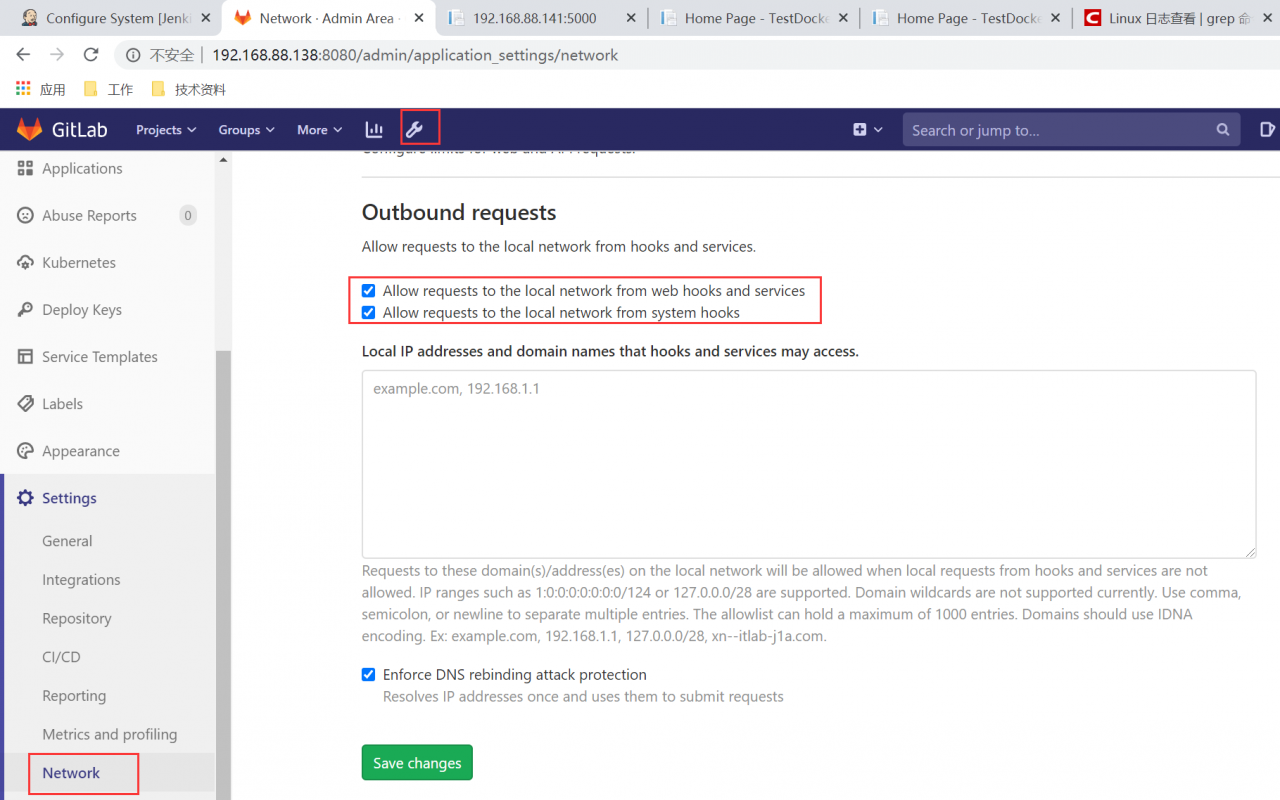

进入Gitlab,点击【Admin Area】-【Network】,勾选选项后保存

.Net微服务实战之CI/CD插图12

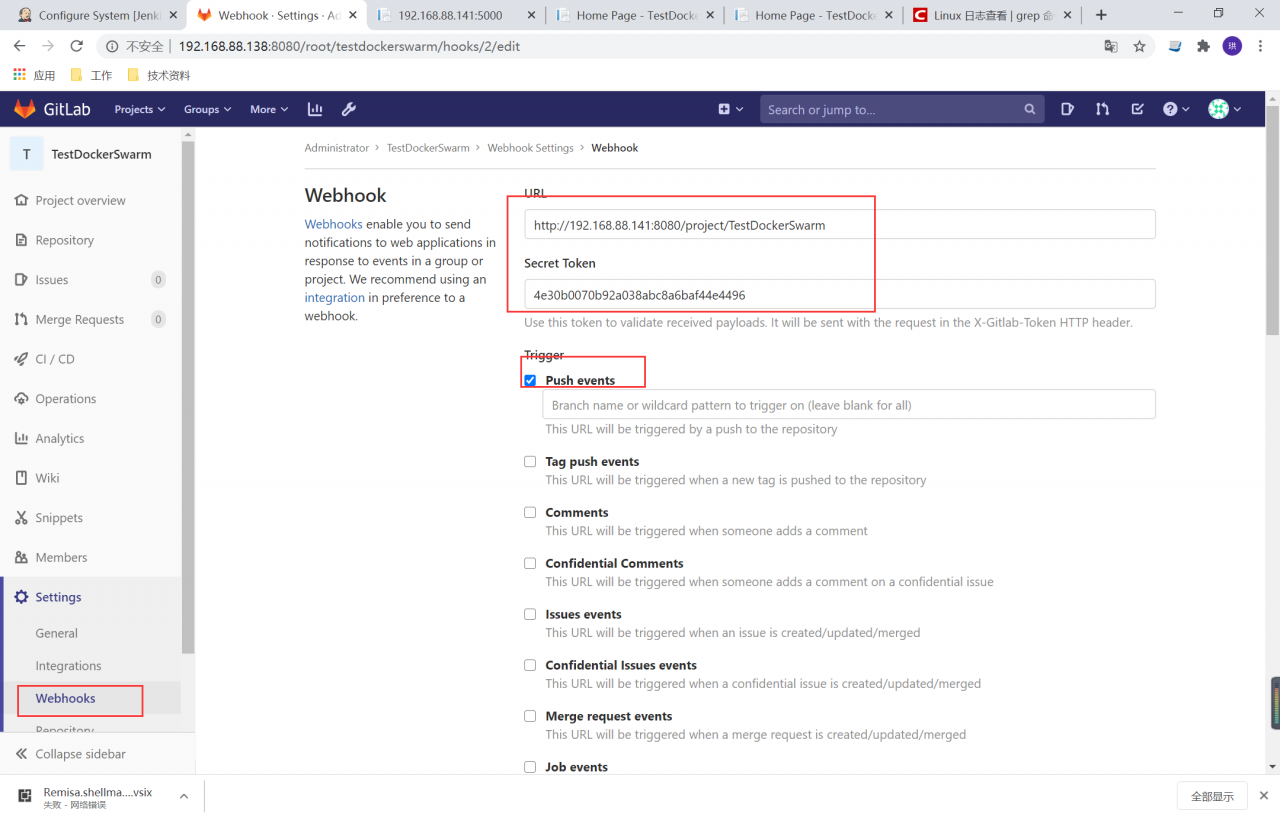

进入一个Project,点击【Setting】-【Webhooks】,把刚刚在Jenkins的复制下来的Url填写进去,勾选相应的触发事件后保存。

.Net微服务实战之CI/CD插图13

结束

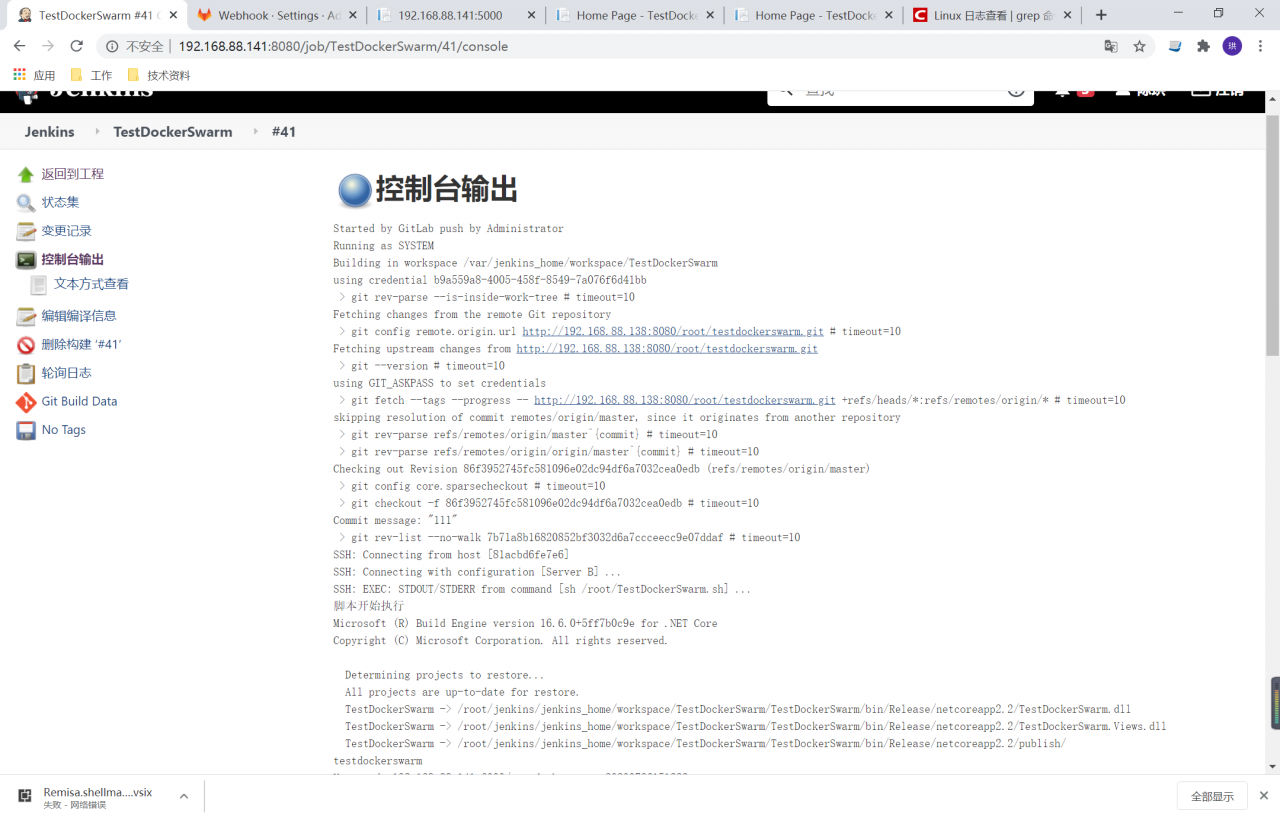

以上就是本篇的内容了,完成了部署后,可以在Jenkins点击【立刻构建】和在Gitlab迁入一次代码查看运行效果。Shell脚本作为一个demo,如果对脚本有更好的建议和优化的写法可以在评论区反馈给我。

.Net微服务实战之CI/CD插图14

容器调用宿主Docker指令构建方式

该方案主要三大块需要额外处理:

1.Jenkins容器目录挂载方式

2.DockerFile使用多段构建

3.Shell构建脚本的路径修改,使用的是容器内的路径(原来是服务器路径)

Jenkins的安装

其余指令可以参考上文,核心主要把 /usr/bin/docker 与 /var/run/docker.sock目录挂载出来。这样就可以在Jenkins容器里调用宿主Docker指令了。

docker run --name jenkins -u 0 -d --restart always -v /var/run/docker.sock:/var/run/docker.sock -v /usr/bin/docker:/usr/bin/docker -v /root/jenkins/jenkins_home:/var/jenkins_home -v /root/jenkins/shell:/shell -p 8080:8080 -p 50000:50000 jenkins/jenkins:lts

安装完成后可以进入Jenkins容器测试下:

docker exec -it jenkins /bin/bash

docker info

DockerFile的修改

FROM mcr.microsoft.com/dotnet/core/sdk:3.1 AS builder
WORKDIR /src
COPY ./ /src

RUN dotnet nuget add source http://192.168.88.138:8081 -n LocalNugetServer
RUN dotnet publish -c Release TestDockerSwarm.csproj


FROM mcr.microsoft.com/dotnet/core/aspnet:3.1 AS base
WORKDIR /app
EXPOSE 80

COPY --from=builder /src/bin/Release/netcoreapp3.1/publish ./
ENTRYPOINT ["dotnet", "TestDockerSwarm.dll"]

可以优先到服务器把对应的sdk和runtime镜像下载下来

docker pull mcr.microsoft.com/dotnet/core/sdk:3.1

docker pull mcr.microsoft.com/dotnet/core/aspnet:3.1

Shell构建脚本的修改

下面只是针对的单个应用的示例,如果是用docker swarm可以参照上面的多应用部署的示例做调整,主要是一些路径调整,因为现在这种方案是在容器内编译,因此使用的是容器的路径。

#!/bin/bash
echo '脚本开始执行'

base_path=/var/jenkins_home/workspace/TestDockerSwarm

project_name=testdockerswarm
project_path=$base_path/TestDockerSwarm

cd $project_path

 (
    docker stop $project_name
    docker rm $project_name
    docker image rm $project_name
    docker build -t $project_name . &&
        docker run -d -p 5000:80 -e ASPNETCORE_ENVIRONMENT="Development" --name $project_name $project_name &&
        echo '发布成功:'$project_path'' ||
        echo '发布失败:'$project_path''
) || echo '发布失败:'$project_path''

echo '脚本执行结束'
