一、 ELK日志分析系统概述

1.1ELK简介

  • ELK是三个开源软件的缩写,分别表示:Elasticsearch , Logstash, Kibana , 它们都是开源软件。新增了一个FileBeat,它是一个轻量级的日志收集处理工具(Agent),Filebeat占用资源少,适合于在各个服务器上搜集日志后传输给Logstash,官方也推荐此工具。
  • Elasticsearch是个开源分布式搜索引擎,提供搜集、分析、存储数据三大功能。
  • 它的特点有:分布式,零配置,自动发现,索引自动分片,索引副本机制,restful风格接口,多数据源,自动搜索负载等。主要负责将日志索引并存储起来,方便业务方检索查询。
  • Logstash 主要是用来日志的搜集、分析、过滤日志的工具,支持大量的数据获取方式。
  • 一般工作方式为c/s架构,client端安装在需要收集日志的主机上,server端负责将收到的各节点日志进行过滤、修改等操作在一并发往elasticsearch上去。
  • 是一个日志收集、过滤、转发的中间件,主要负责将各条业务线的各类日志统一收集、过滤后,转发给 Elasticsearch 进行下一步处理。
  • Kibana 也是一个开源和免费的工具,Kibana可以为 Logstash 和 ElasticSearch 提供的日志分析友好的 Web 界面,可以帮助汇总、分析和搜索重要数据日志。

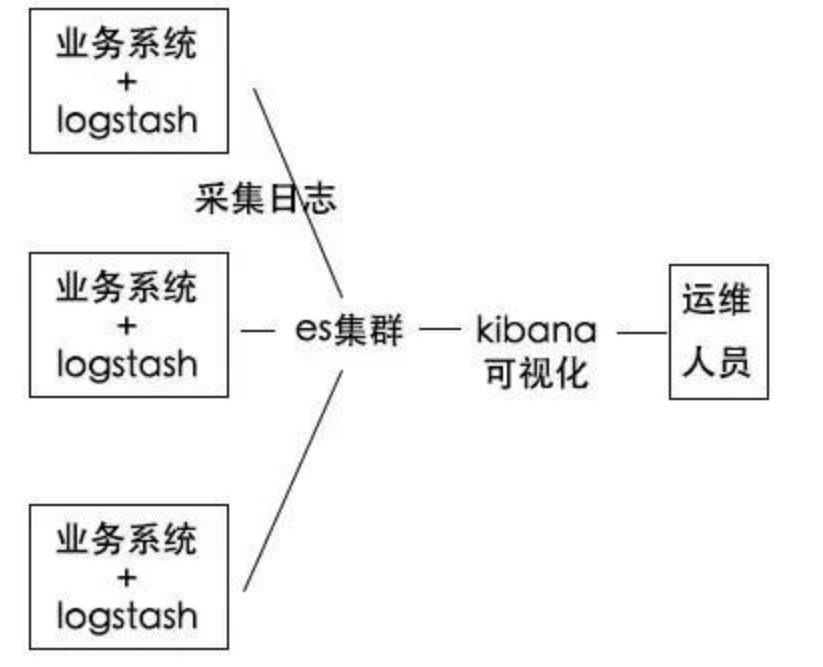

日志分析系统ELK插图

1.2使用ELK的原因

日志主要包括系统日志、应用程序日志和安全日志。 系统运维和开发人员可以通过日志了解服务器软硬件信息、检查配置过程中的错误及错误发生的原因。经常分析日志可以了解服务器的负荷, 性能安全性, 从而及时采取措施纠正错误。

往往单台机器的日志我们使用grep、awk等工具就能基本实现简单分析,但是当日志被分散的储存不同的设备上。 如果你管理数十上百台服务器,你还在使用依次登录每台机器的传统方法查阅日志。这样是不是感觉很繁琐和效率低下。 当务之急我们使用集中化的日志管理, 例如∶ 开源的syslog,将所有服务器上的日志收集汇总。集中化管理日志后, 日志的统计和检索又成为一件比较麻烦的事情,一般我们使用grep、awk和wc等Linux命令能实现检索和统计,但是对于要求更高的查询、排序和统计等要求和庞大的机器数量依然使用这样的方法难免有点力不从心。

一般大型系统是一个分布式部署的架构,不同的服务模块部署在不同的服务器上,问题出现时, 大部分情况需要根据问题暴露的关键信息,定位到具体的服务器和服务模块,构建一套集中式日志系统, 可以提高定位问题的效率。

1.3完整日志系统基本特征

  • 收集∶能够采集多种来源的日志数据
  • 传输∶能够稳定的把日志数据解析过滤并传输到存储系统
  • 存储∶存储日志数据
  • 分析∶支持 UI分析
  • 警告∶能够提供错误报告,监控机制

1.4ELK的工作原理

(1)在所有需要收集日志的服务器上部署Logstash; 或者先将日志进行集中化管理在日志服务器上, 在日志服务器上部署 Logs tash。
(2)Logstash 收集日志,将日志格式化并输出到 Elasticsearch 群集中。
(3)Elasticsearch 对格式化后的数据进行索引和存储。
(4)Kibana 从 ES 群集中查询数据生成图表,并进行前端数据的展示。

二、ELK日志分析系统集群部署的操作步骤

环境准备:

服务器类型     IP地址            需要安装的组件           硬件
Node1节点     192.168.10.10     Elasticsearch 、 Kibana            2核4G
Node2节点     192.168.10.20     Elasticsearch             2核4G
Apache节点      192.168.10.30     Logstash、Apache         2核4G

所有服务器关闭防火墙和SElinux

systemctl stop firewalld
setenforce 0

2.1ELK Elasticsearch 集群部署(在Node1、Node2节点上操作)

2.1.1更改主机名、配置域名解析、查看Java环境

复制代码
Node1节点:hostnamectl set-hostname node1
Node2节点:hostnamectl set-hostname node2

vim /etc/hosts
192.168.10.10 node1
192.168.10.20 node2

java -version   #如果没有安装,yum -y install java
openjdk version "1.8.0_131"
OpenJDK Runtime Environment (build 1.8.0_131-b12)
OpenJDK 64-Bit Server VM (build 25.131-b12, mixed mode)
复制代码

2.1.2部署 Elasticsearch 软件

(1)安装elasticsearch—rpm包

#上传elasticsearch-5.5.0.rpm到/opt目录下

cd /opt
rpm -ivh elasticsearch-5.5.0.rpm

(2)加载系统服务

systemctl daemon-reload
systemctl enable elasticsearch.service

(3)修改elasticsearch主配置文件

复制代码
cp /etc/elasticsearch/elasticsearch.yml /etc/elasticsearch/elasticsearch.yml.bak
vim /etc/elasticsearch/elasticsearch.yml
--17--取消注释,指定集群名字
cluster.name: my-elk-cluster
--23--取消注释,指定节点名字:Node1节点为node1,Node2节点为node2
node.name: node1
--33--取消注释,指定数据存放路径
path.data: /data/elk_data
--37--取消注释,指定日志存放路径
path.logs: /var/log/elasticsearch/
--43--取消注释,改为在启动的时候不锁定内存
bootstrap.memory_lock: false
--55--取消注释,设置监听地址,0.0.0.0代表所有地址
network.host: 0.0.0.0
--59--取消注释,ES 服务的默认监听端口为9200
http.port: 9200
--68--取消注释,集群发现通过单播实现,指定要发现的节点 node1、node2
discovery.zen.ping.unicast.hosts: ["node1", "node2"]

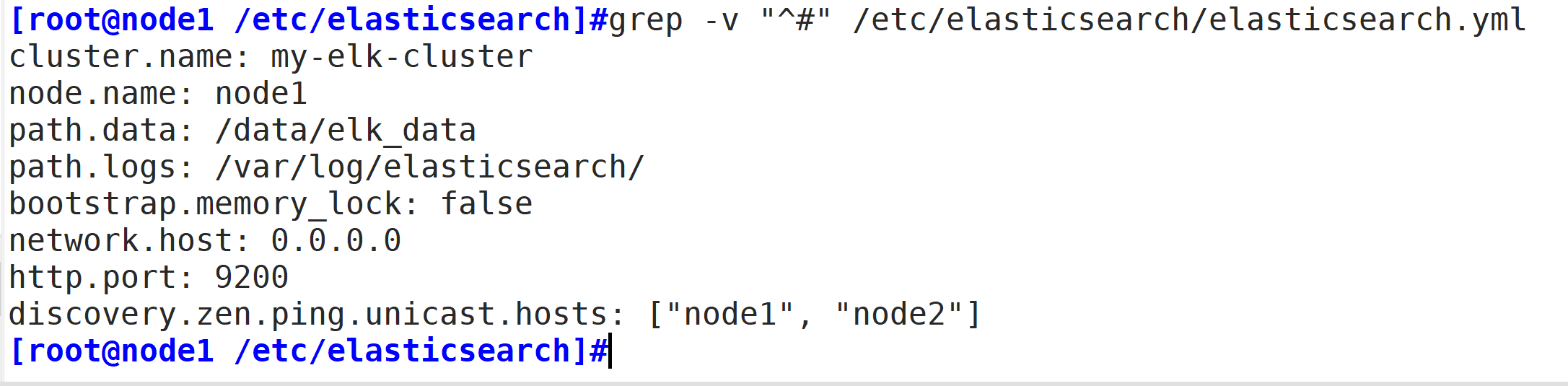

grep -v "^#" /etc/elasticsearch/elasticsearch.yml
复制代码

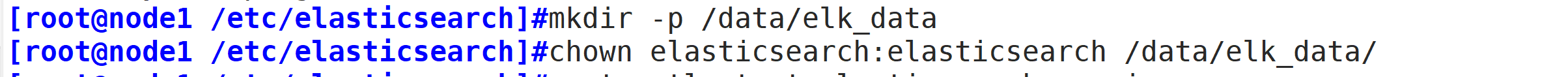

(4)创建数据存放路径并授权

mkdir -p /data/elk_data
chown elasticsearch:elasticsearch /data/elk_data/

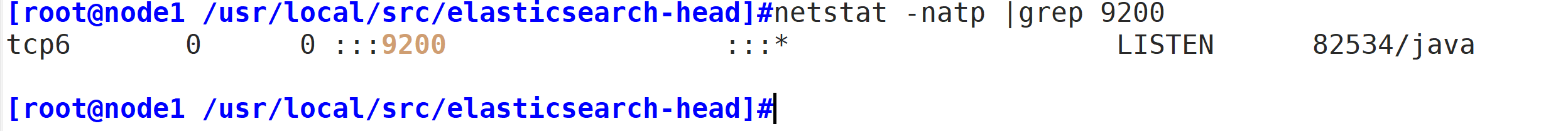

(5)启动elasticsearch是否成功开启

systemctl start elasticsearch.service
netstat -antp | grep 9200

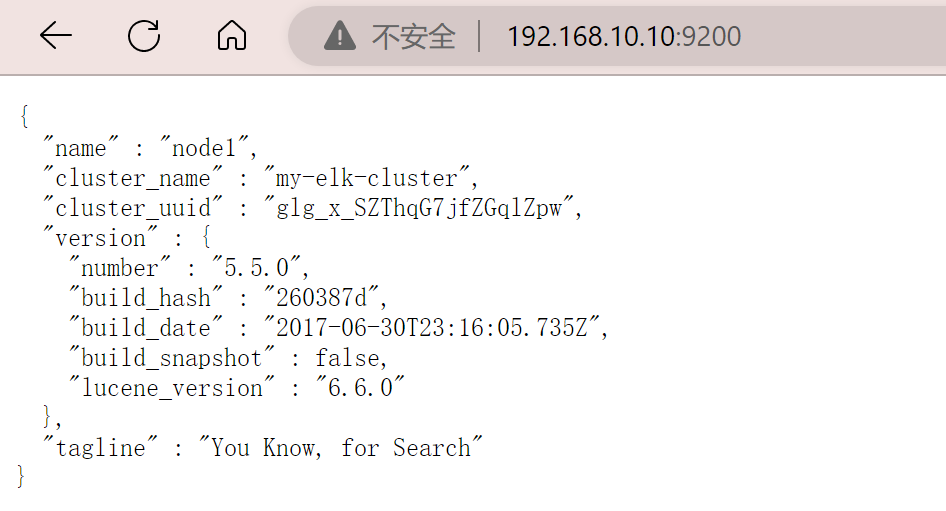

(6)查看节点信息

  • 浏览器访问 http://192.168.10.10:9200 、 http://192.168.10.20:9200 查看节点 Node1、Node2 的信息。

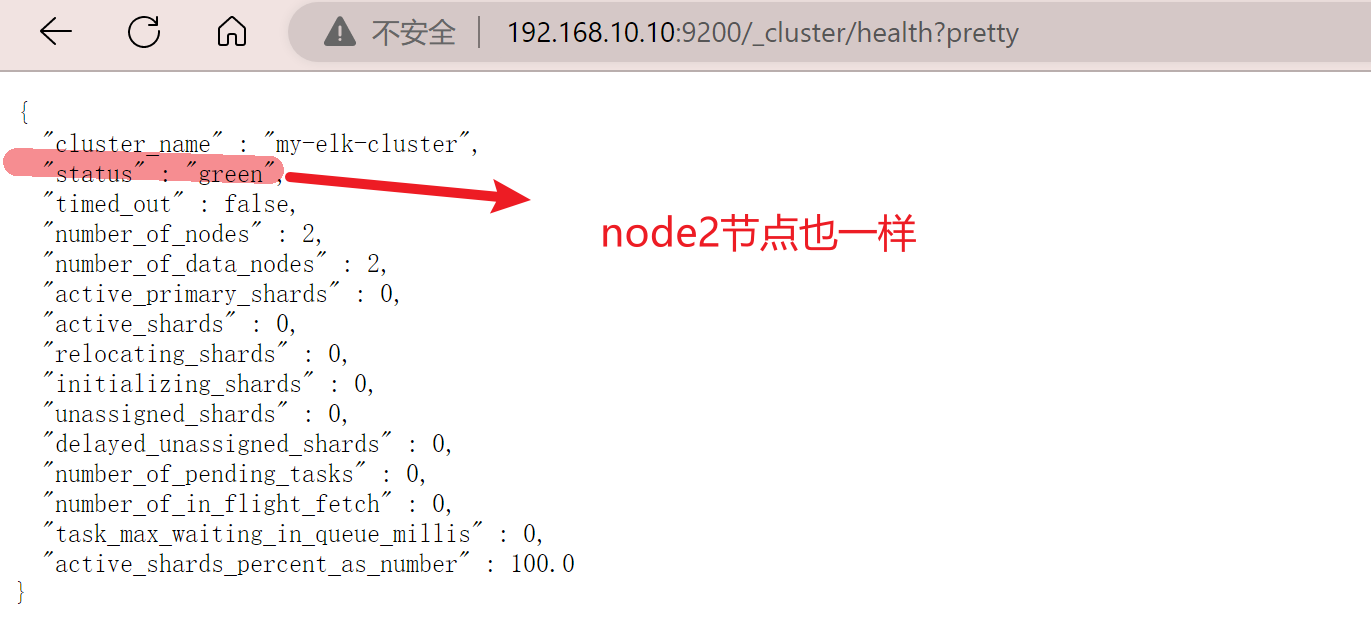

  • 浏览器访问 http://192.168.10.10:9200/cluster/health?pretty 、 http://192.168.10.20:9200/cluster/health?pretty查看群集的健康情况,可以看到 status 值为 green(绿色), 表示节点健康运行。

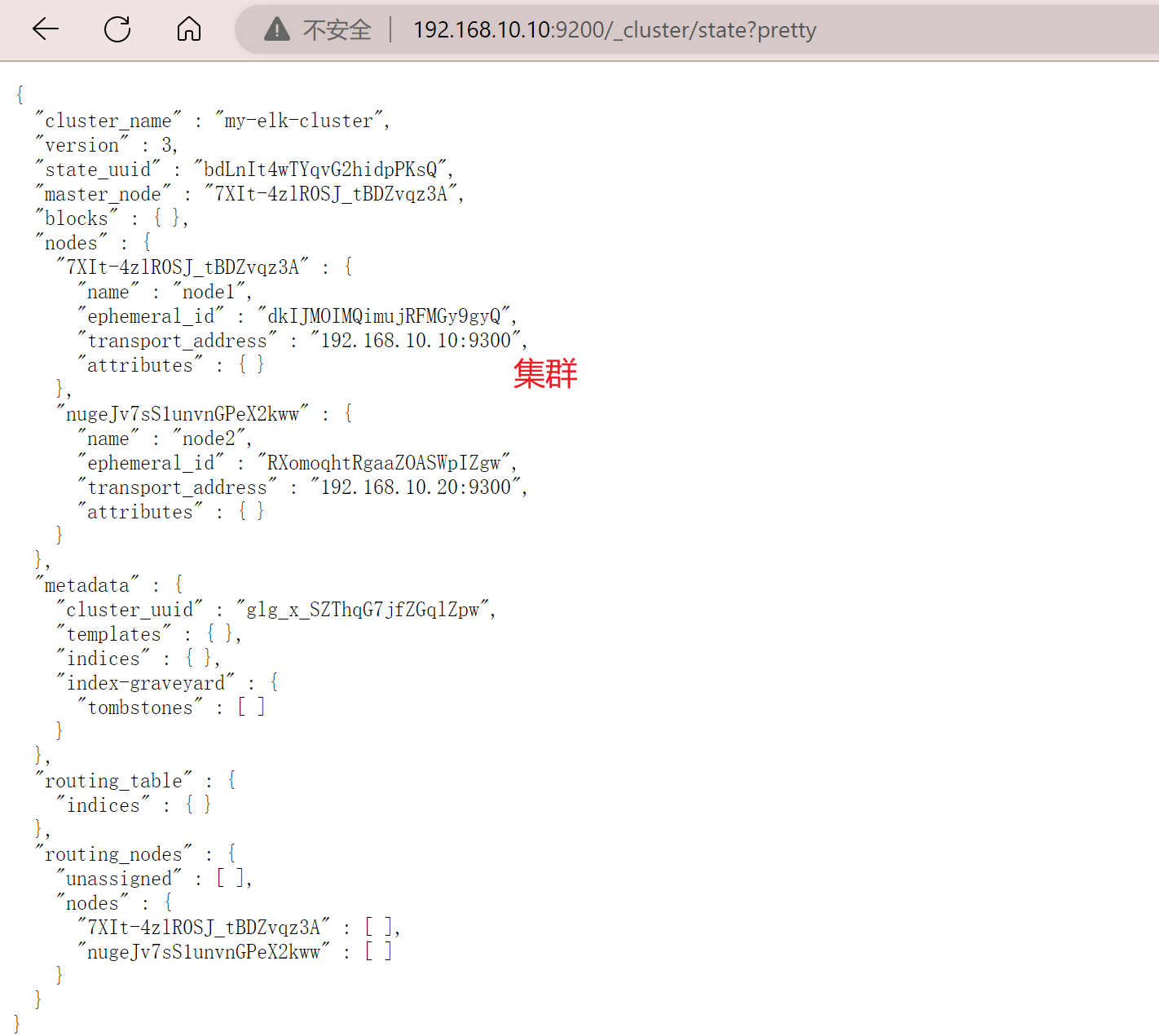

  • 浏览器访问 http://192.168.10.10:9200/cluster/state?pretty 检查群集状态信息。

#使用上述方式查看群集的状态对用户并不友好,可以通过安装 Elasticsearch-head 插件,可以更方便地管理群集。

2.1.3安装 Elasticsearch-head 插件

Elasticsearch 在 5.0 版本后,Elasticsearch-head 插件需要作为独立服务进行安装,需要使用npm工具(NodeJS的包管理工具)安装。
安装 Elasticsearch-head 需要提前安装好依赖软件 node 和 phantomjs。
node:是一个基于 Chrome V8 引擎的 JavaScript 运行环境。
phantomjs:是一个基于 webkit 的JavaScriptAPI,可以理解为一个隐形的浏览器,任何基于 webkit 浏览器做的事情,它都可以做到。

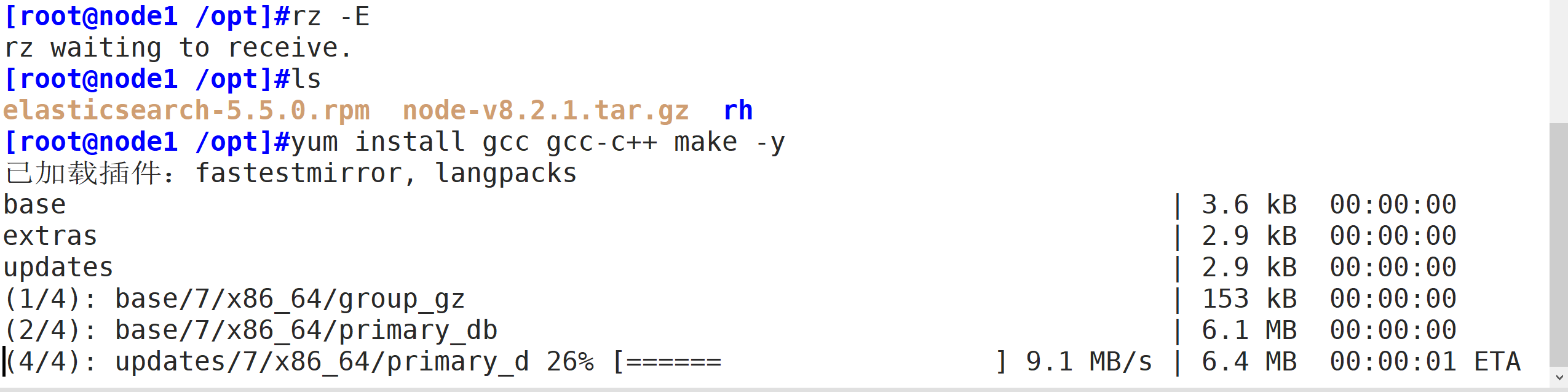

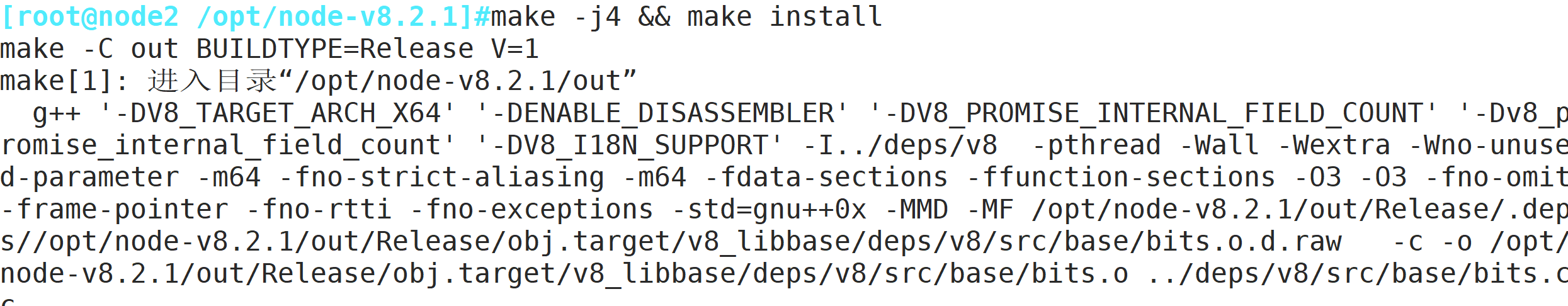

(1)编译安装 node

#上传软件包 node-v8.2.1.tar.gz 到/opt

复制代码
yum install gcc gcc-c++ make -y

cd /opt
tar zxvf node-v8.2.1.tar.gz

cd node-v8.2.1/
./configure
make && make install
复制代码

(2)安装 phantomjs

#上传软件包 phantomjs-2.1.1-linux-x86_64.tar.bz2 到

复制代码
vim /etc/elasticsearch/elasticsearch.yml
......
--末尾添加以下内容--
http.cors.enabled: true #开启跨域访问支持,默认为 false
http.cors.allow-origin: "*" #指定跨域访问允许的域名地址为所有

systemctl restart elasticsearch
复制代码

(3)安装 Elasticsearch-head 数据可视化工具

#上传软件包 elasticsearch-head.tar.gz 到/opt

cd /opt
tar zxvf elasticsearch-head.tar.gz -C /usr/local/src/
cd /usr/local/src/elasticsearch-head/
npm install

(4)修改 Elasticsearch 主配置文件

复制代码
vim /etc/elasticsearch/elasticsearch.yml
......
--末尾添加以下内容--
http.cors.enabled: true #开启跨域访问支持,默认为 false
http.cors.allow-origin: "*" #指定跨域访问允许的域名地址为所有

systemctl restart elasticsearch
复制代码

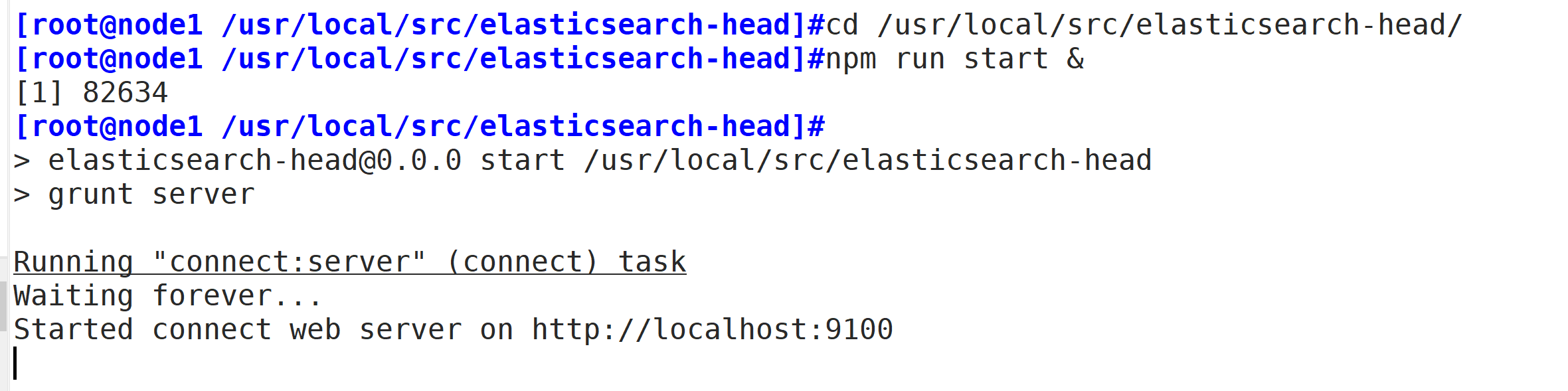

(5)启动 elasticsearch-head 服务

#必须在解压后的 elasticsearch-head 目录下启动服务,进程会读取该目录下的 gruntfile.js 文件,否则可能启动失败。

复制代码
cd /usr/local/src/elasticsearch-head/
npm run start &

> elasticsearch-head@0.0.0 start /usr/local/src/elasticsearch-head
> grunt server

Running "connect:server" (connect) task
Waiting forever...
Started connect web server on http://localhost:9100

#elasticsearch-head 监听的端口是 9100

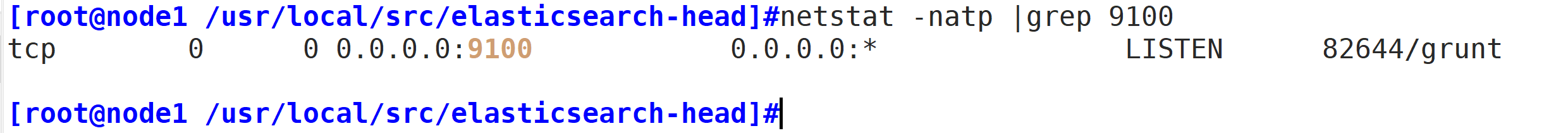

netstat -natp |grep 9100
复制代码

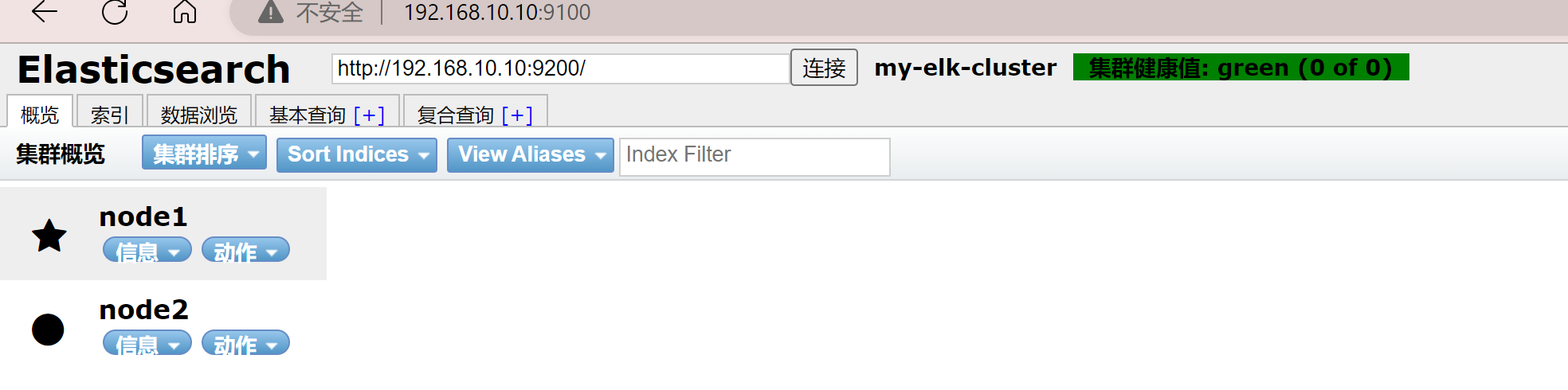

(6)通过 Elasticsearch-head 查看 Elasticsearch 信息
通过浏览器访问 http://192.168.10.10:9100/ 地址并连接群集。如果看到群集健康值为 green 绿色,代表群集很健康。

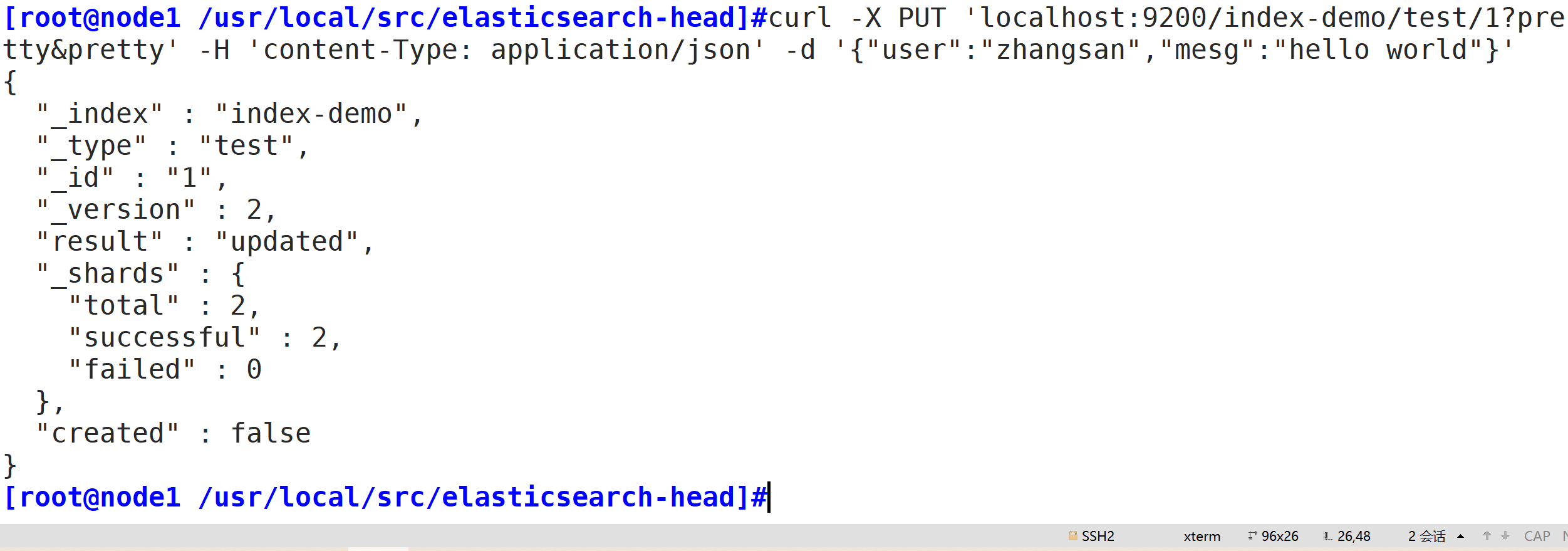

(7)插入索引

#通过命令插入一个测试索引,索引为 index-demo,类型为 test。

复制代码
curl -X PUT 'localhost:9200/index-demo/test/1?pretty&pretty' -H 'content-Type: application/json' -d '{"user":"zhangsan","mesg":"hello world"}'
//输出结果如下:
{
"_index" : "index-demo",
"_type" : "test",
"_id" : "1",
"_version" : 1,
"result" : "created",
"_shards" : {
"total" : 2,
"successful" : 2,
"failed" : 0
},
"created" : true
}
复制代码

浏览器访问 http://192.168.10.10:9100/ 查看索引信息,可以看见索引默认被分片5个,并且有一个副本。
点击“数据浏览”,会发现在node1上创建的索引为 index-demo,类型为 test 的相关信息。

2.2实例操作: ELK Elasticsearch 集群部署(在Node1、Node2节点上操作)

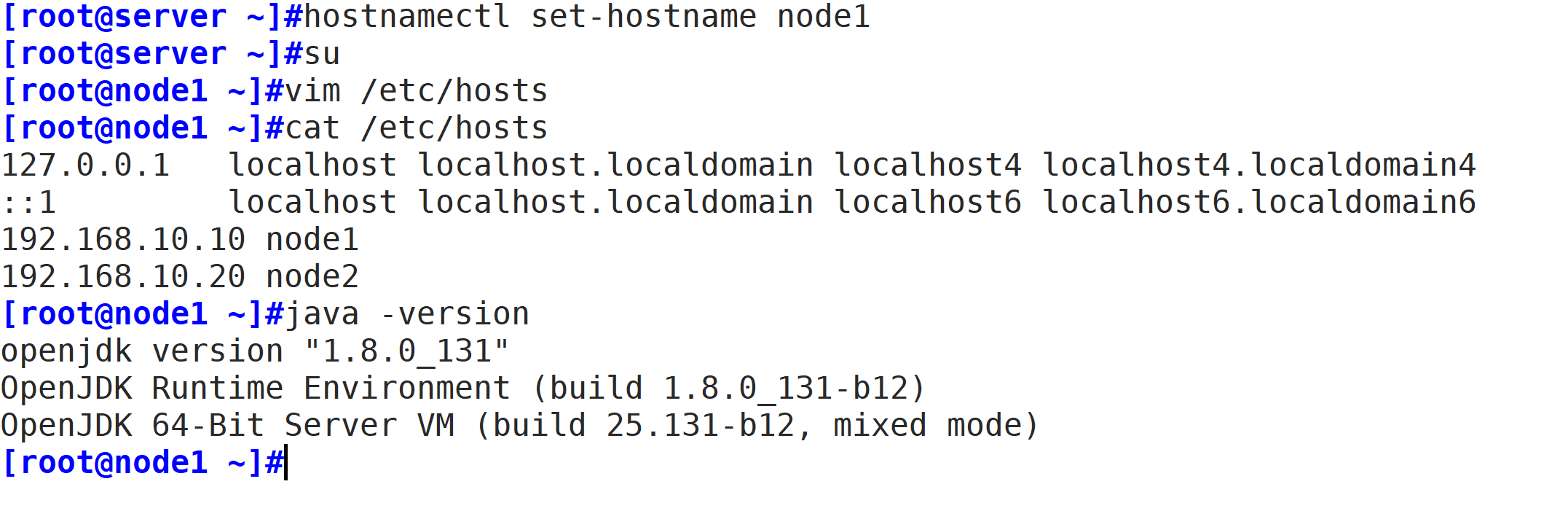

2.2.1更改主机名、配置域名解析、查看Java环境

日志分析系统ELK插图2

2.2.2部署 Elasticsearch 软件

(1)安装elasticsearch—rpm包

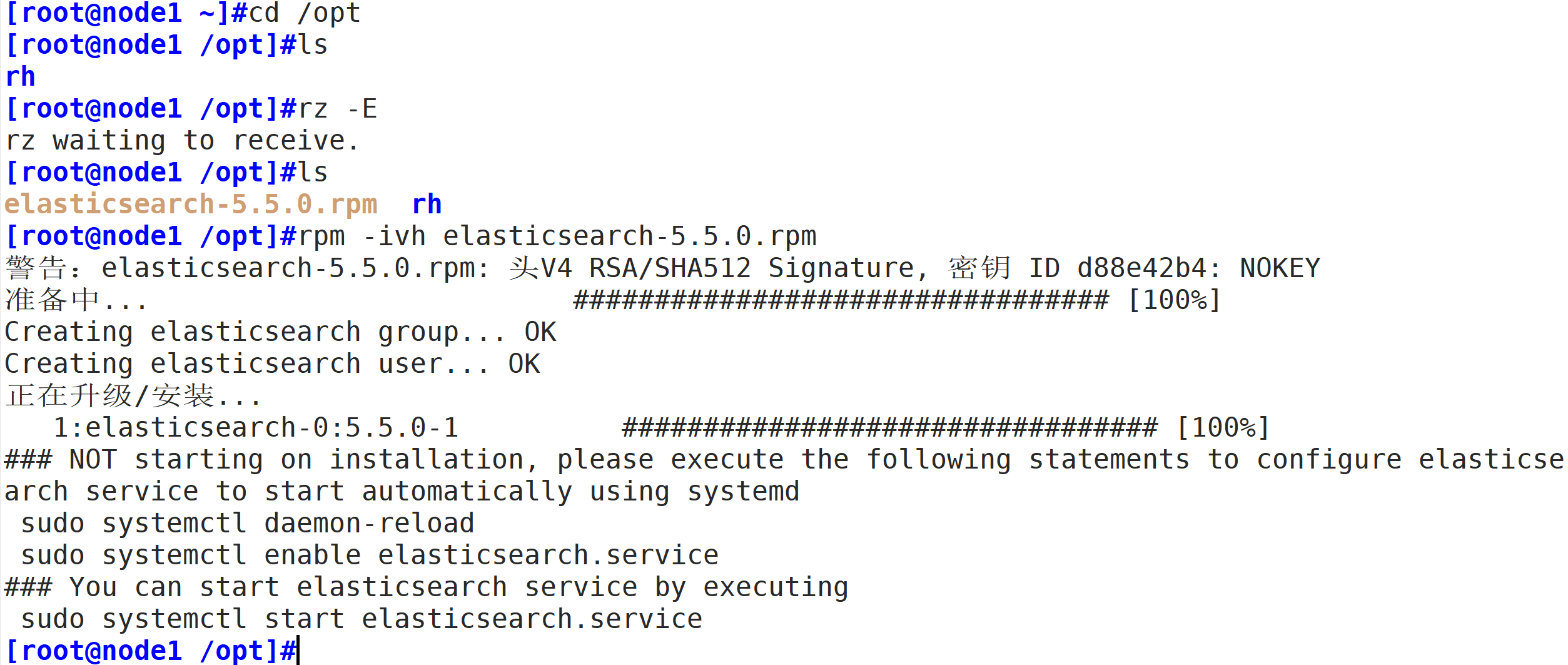

日志分析系统ELK插图3

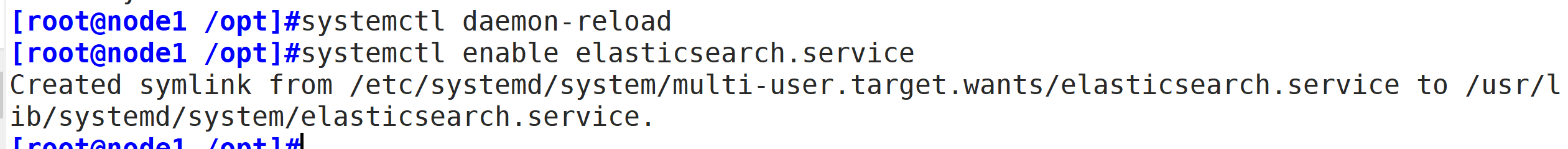

(2)加载系统服务

日志分析系统ELK插图4

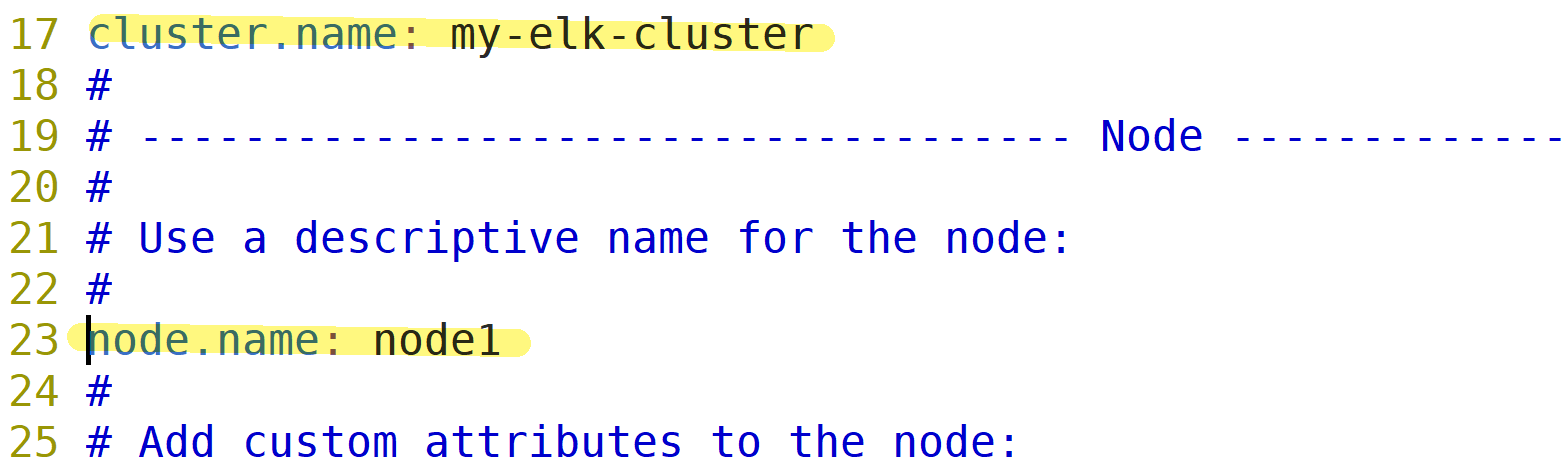

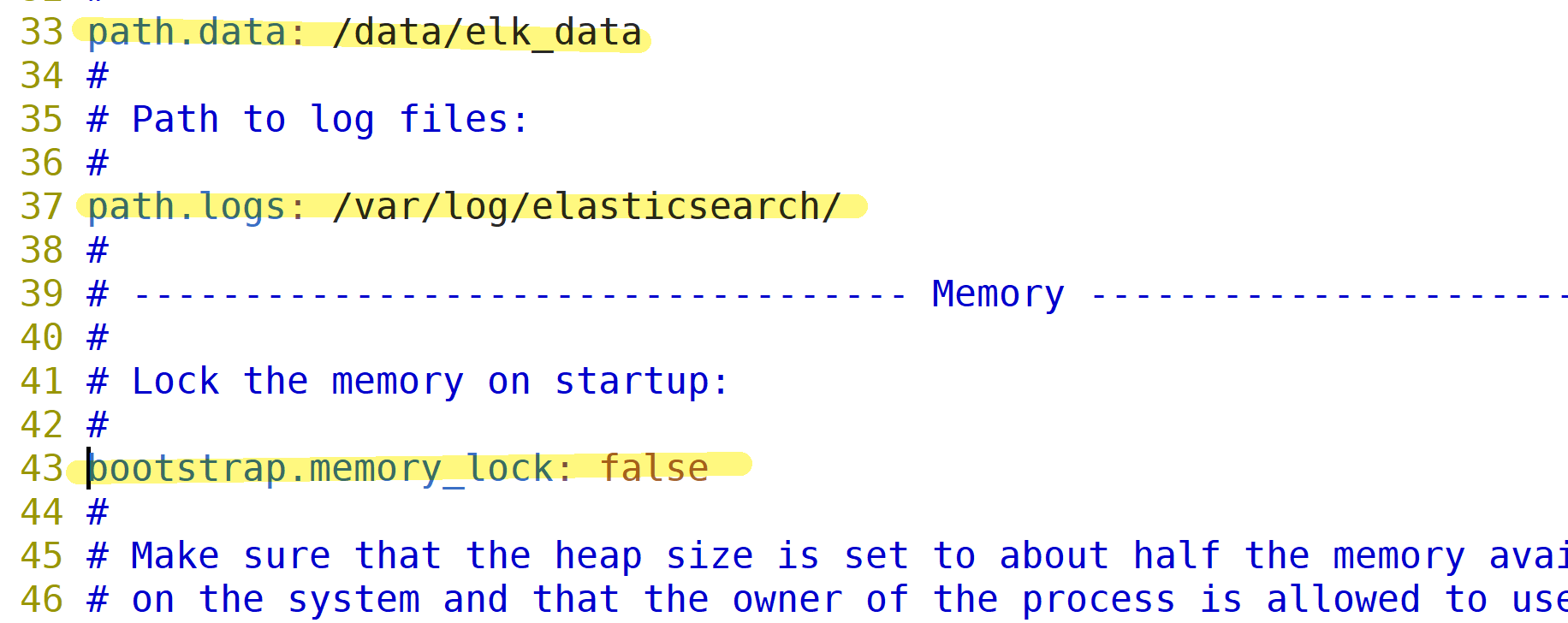

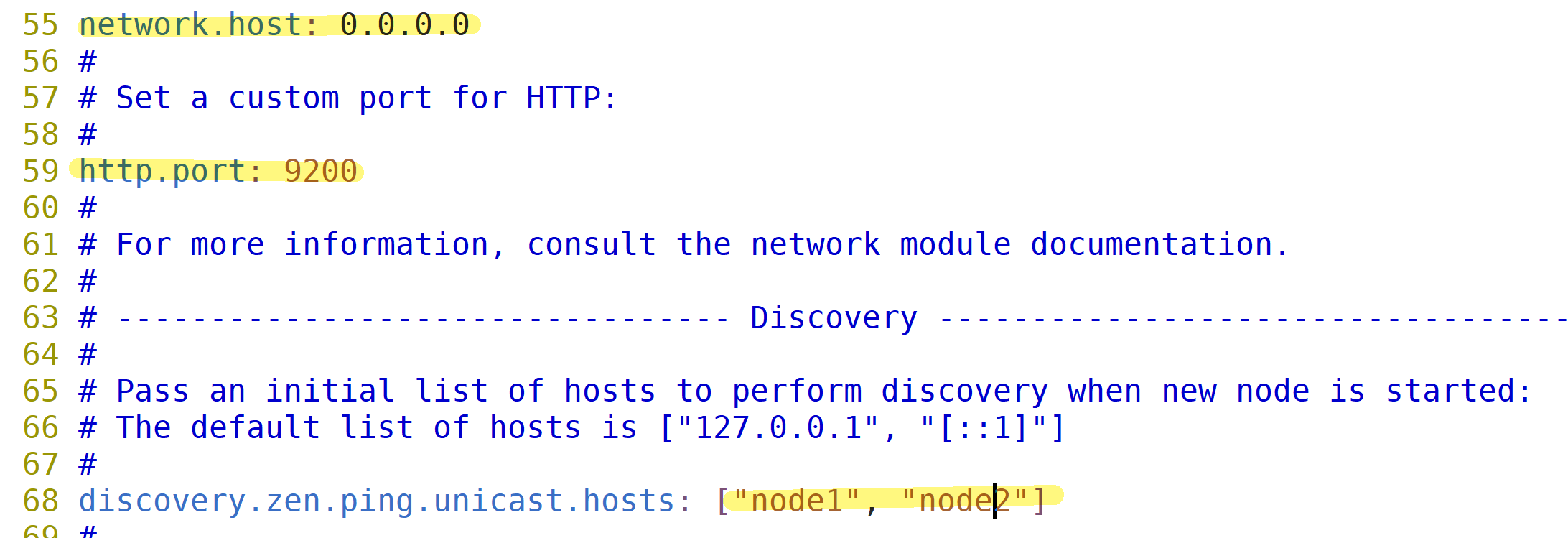

(3)修改elasticsearch主配置文件

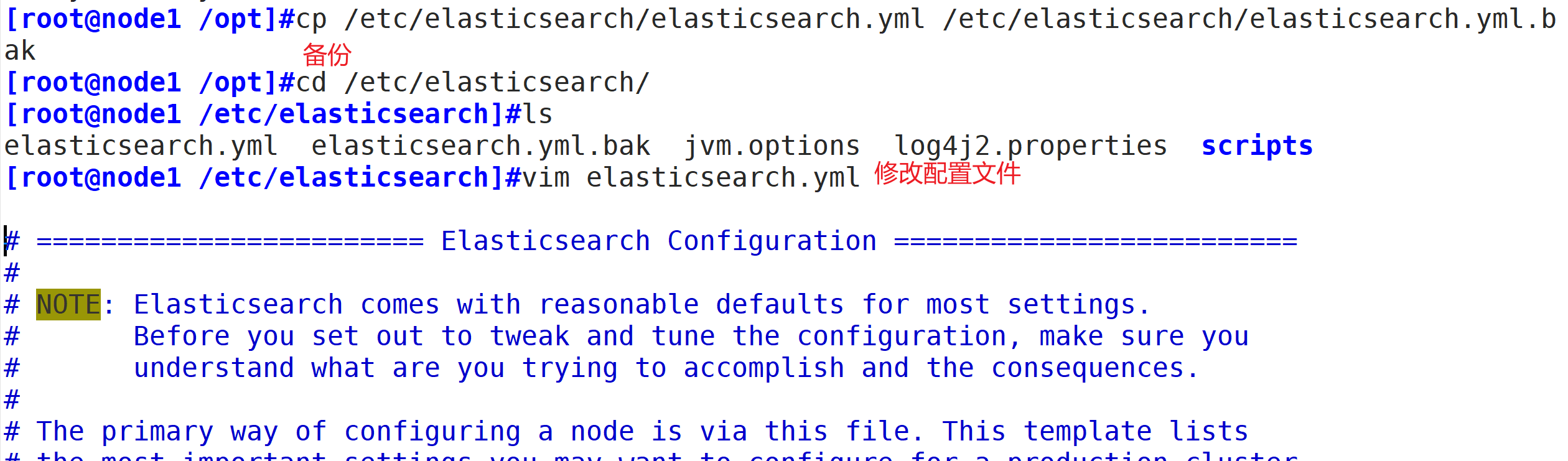

日志分析系统ELK插图5

日志分析系统ELK插图6

日志分析系统ELK插图7

日志分析系统ELK插图8

日志分析系统ELK插图9

(4)创建数据存放路径并授权

日志分析系统ELK插图10

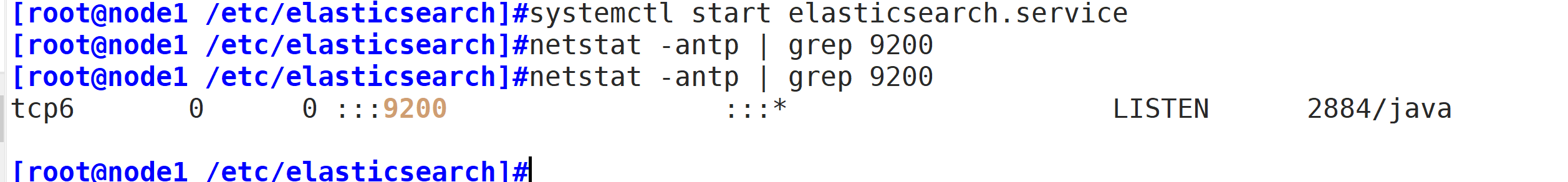

(5)启动elasticsearch是否成功开启

日志分析系统ELK插图11

上面的步骤均需要在node1 node2操作,这里只列举了Node1的配置,两者配置相同,只需将配置文件中的Node节点名称修改即可

(6)查看节点信息

查看node1和node2节点信息

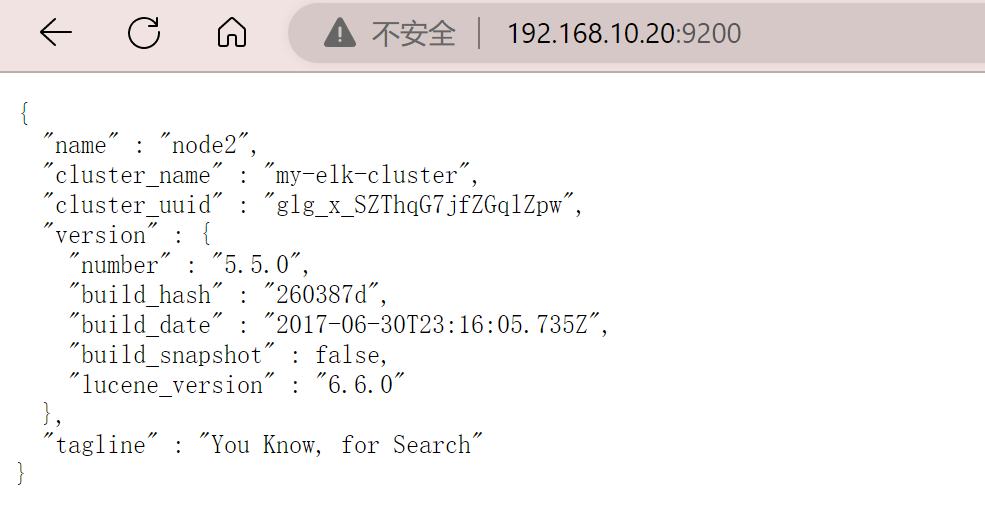

日志分析系统ELK插图12

日志分析系统ELK插图13

日志分析系统ELK插图14

日志分析系统ELK插图15

2.2.3安装 Elasticsearch-head 插件(node1 node2)

(1)编译安装 node

日志分析系统ELK插图16

日志分析系统ELK插图17

日志分析系统ELK插图18

日志分析系统ELK插图19

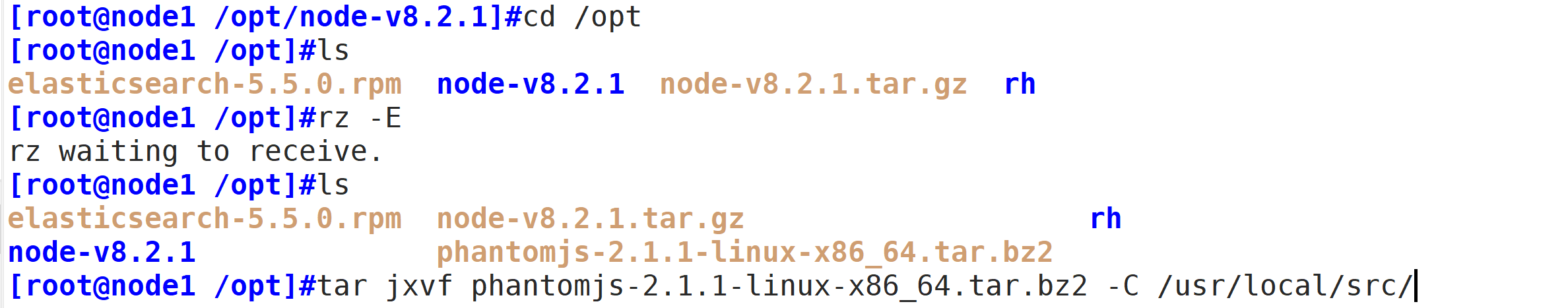

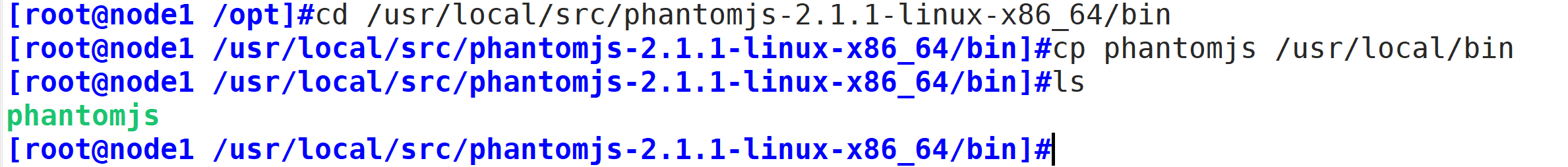

(2)安装 phantomjs

日志分析系统ELK插图20

日志分析系统ELK插图21

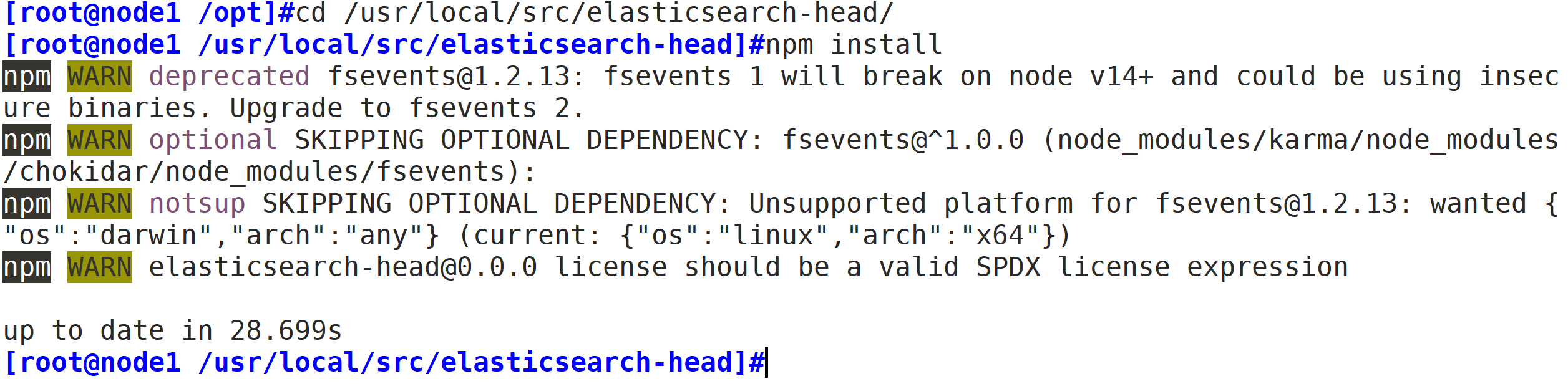

(3)安装 Elasticsearch-head 数据可视化工具

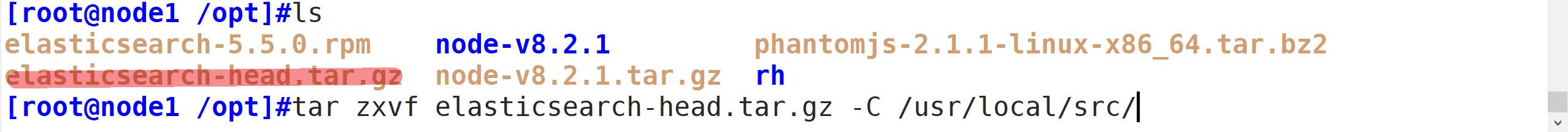

日志分析系统ELK插图22

日志分析系统ELK插图23

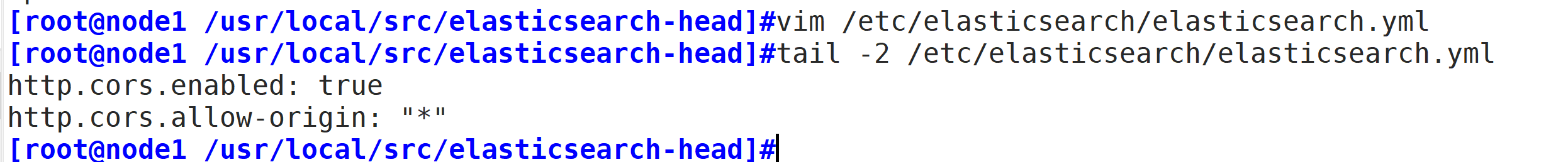

(4)修改 Elasticsearch 主配置文件

日志分析系统ELK插图24

日志分析系统ELK插图25

日志分析系统ELK插图26

(5)启动 elasticsearch-head 服务

日志分析系统ELK插图27

日志分析系统ELK插图28

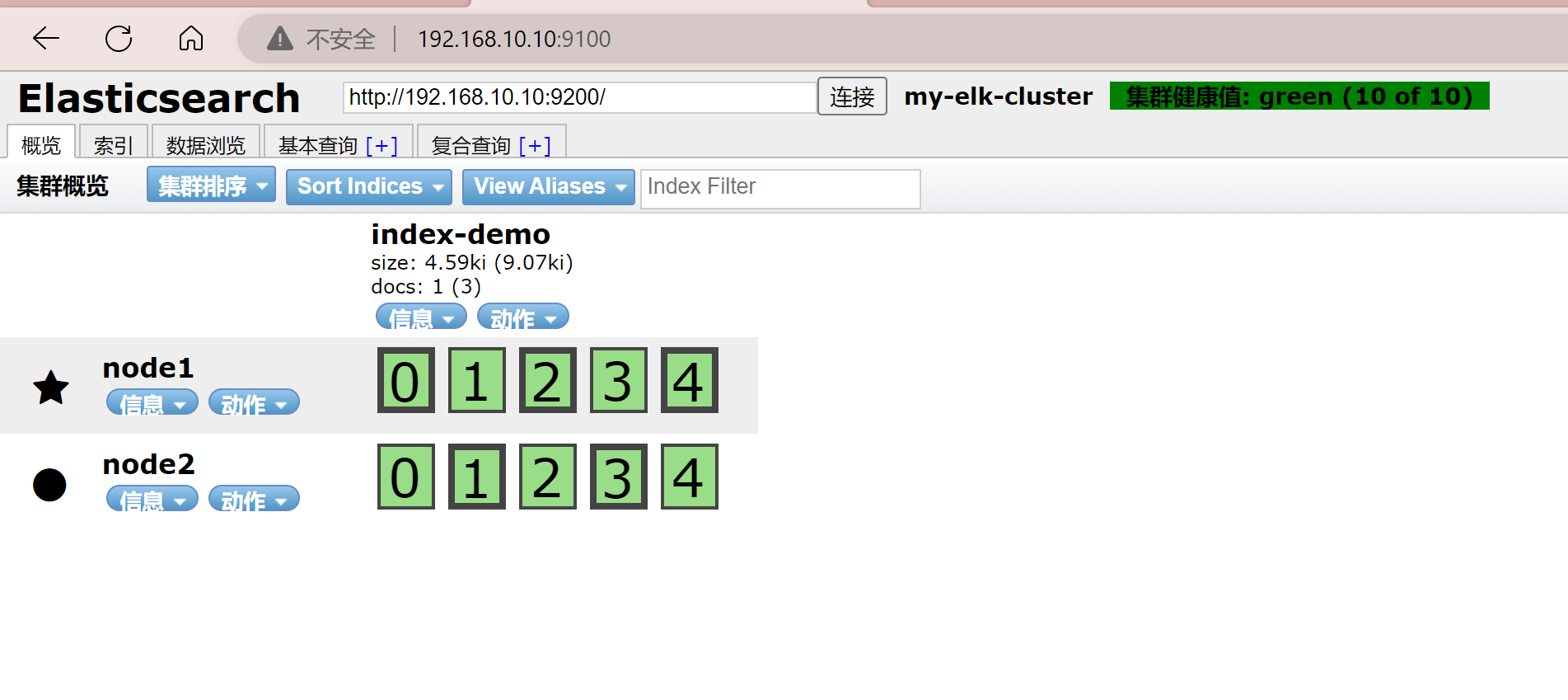

(6)通过 Elasticsearch-head 查看 Elasticsearch 信息

日志分析系统ELK插图29

mode2也一样

(7)插入索引

日志分析系统ELK插图30

日志分析系统ELK插图31

2.3ELK Logstash 部署(在 Apache 节点上操作)

Logstash 一般部署在需要监控其日志的服务器。在本案例中,Logstash 部署在 Apache 服务器上,用于收集 Apache 服务器的日志信息并发送到 Elasticsearch。

2.3.1更改主机名

hostnamectl set-hostname apache

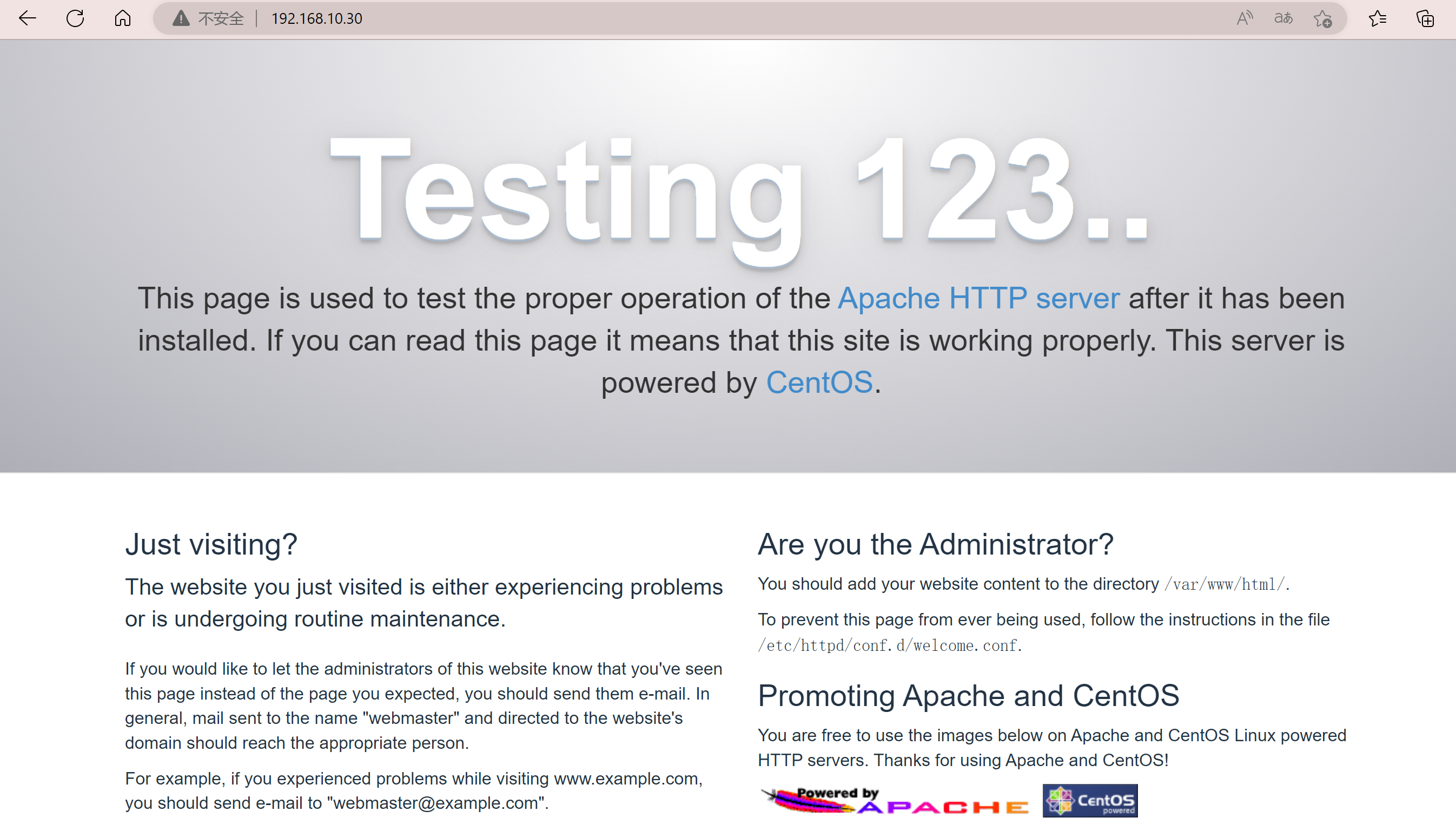

2.3.2安装Apahce服务(httpd)

yum -y install httpd
systemctl start httpd

2.3.3安装Java环境

yum -y install java
java -version

2.3.4安装logstash

#上传软件包 logstash-5.5.1.rpm 到/opt目录下

cd /opt
rpm -ivh logstash-5.5.1.rpm
systemctl start logstash.service
systemctl enable logstash.service

ln -s /usr/share/logstash/bin/logstash /usr/local/bin/

2.3.5测试 Logstash

Logstash 命令常用选项:

  • -f:通过这个选项可以指定 Logstash 的配置文件,根据配置文件配置 Logstash 的输入和输出流。
  • -e:从命令行中获取,输入、输出后面跟着字符串,该字符串可以被当作 Logstash 的配置(如果是空,则默认使用 stdin 作为输入,stdout 作为输出)。
  • -t:测试配置文件是否正确,然后退出。

定义输入和输出流:
#输入采用标准输入,输出采用标准输出(类似管道)

复制代码
logstash -e 'input { stdin{} } output { stdout{} }'
......
www.baidu.com   #键入内容(标准输入)
2022-12-11T10:18:06.215Z apache www.baidu.com    #输出结果(标准输出)
www.sina.com.cn #键入内容(标准输入)
2022-12-11T10:18:14.260Z apache www.sina.com.cn  #输出结果(标准输出)

//执行 ctrl+c 退出

#使用 rubydebug 输出详细格式显示,codec 为一种编解码器
logstash -e 'input { stdin{} } output { stdout{ codec=>rubydebug } }'
......
www.baidu.com   #键入内容(标准输入)
{
"@timestamp" => 2022-12-11T10:20:41.744Z,    #输出结果(处理后的结果)
"@version" => "1",
"host" => "apache",
"message" => "www.baidu.com"
}

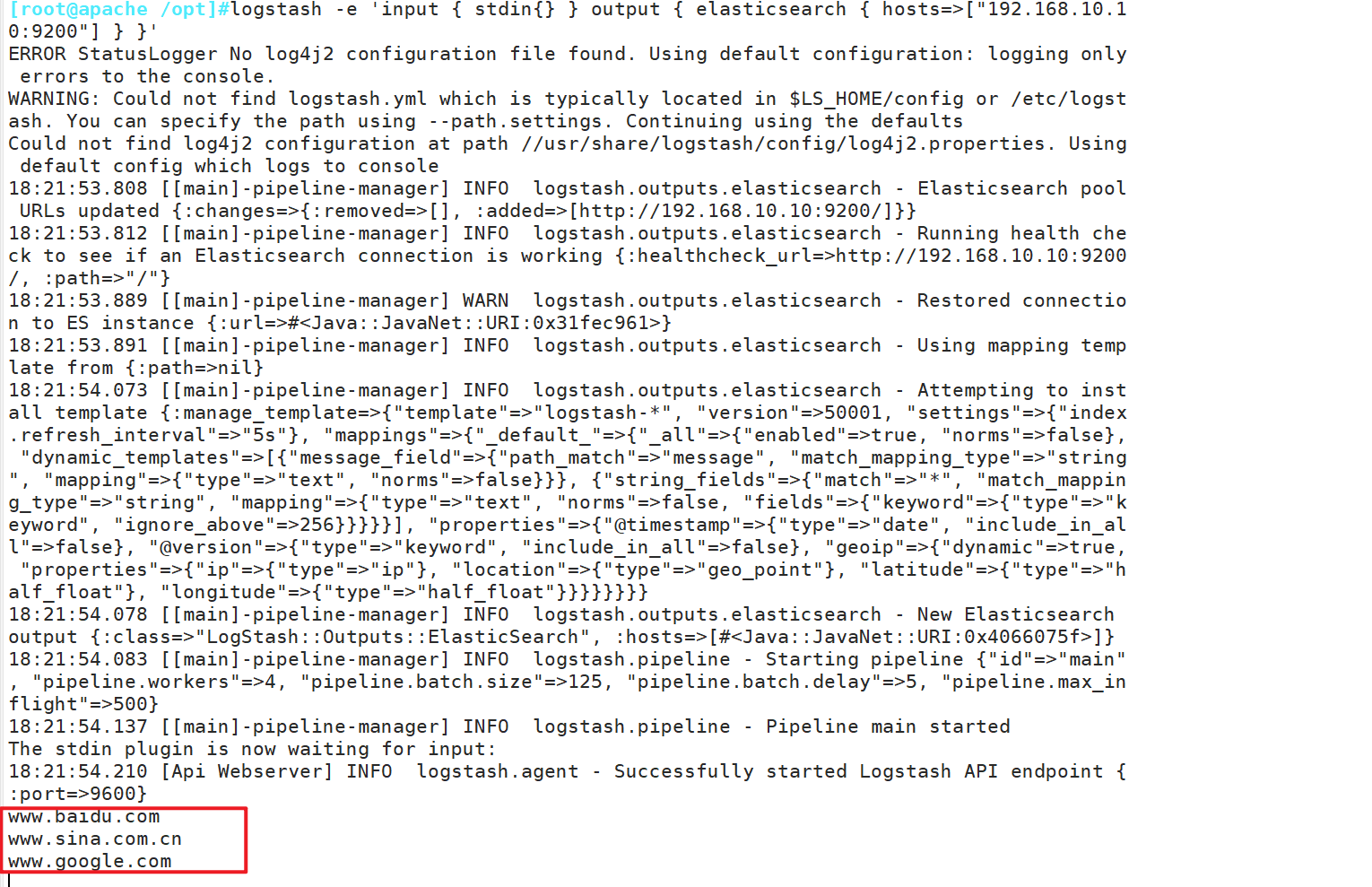

#使用 Logstash 将信息写入 Elasticsearch 中
logstash -e 'input { stdin{} } output { elasticsearch { hosts=>["192.168.10.10:9200"] } }'
输入  输出  对接
......
www.baidu.com   #键入内容(标准输入)
www.sina.com.cn #键入内容(标准输入)
www.google.com  #键入内容(标准输入)
复制代码

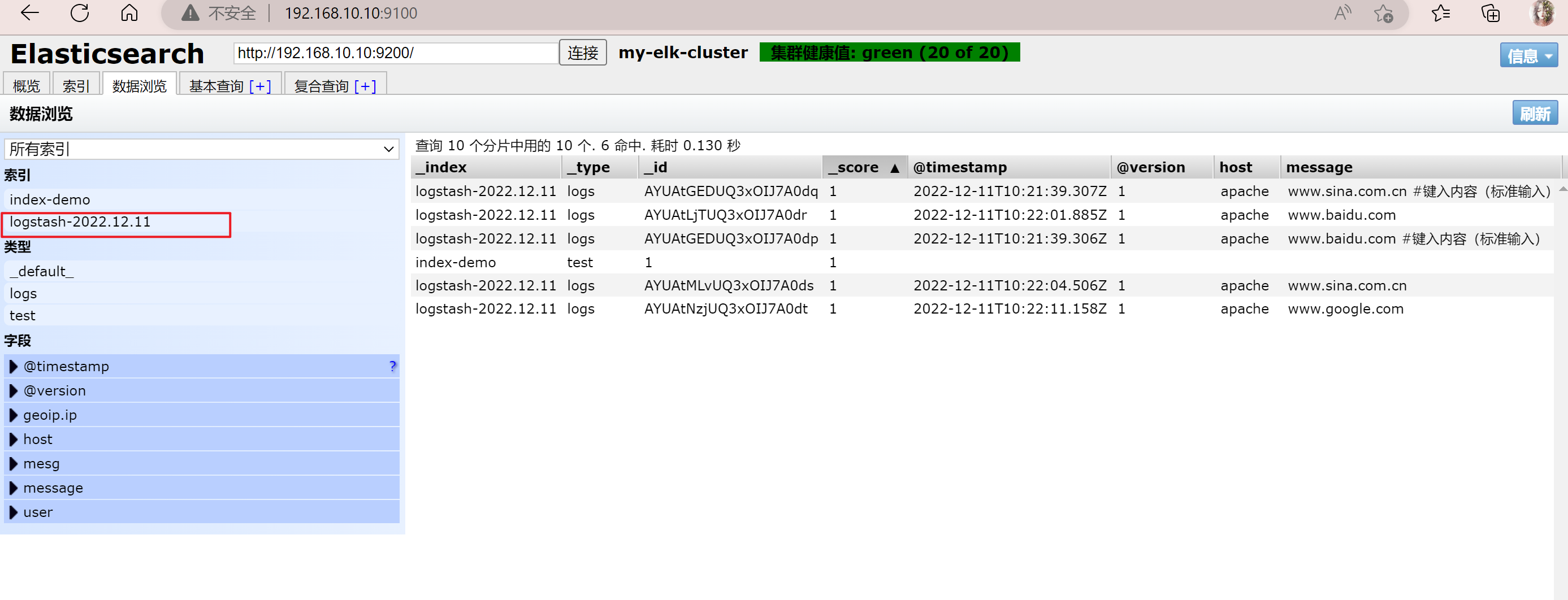

//结果不在标准输出显示,而是发送至 Elasticsearch 中,可浏览器访问 http://192.168.10.10:9100/ 查看索引信息和数据浏览。

2.3.6定义 logstash配置文件

Logstash 配置文件基本由三部分组成:input、output 以及 filter(可选,根据需要选择使用)。

#格式如下:

input {...}
filter {...}
output {...}

#在每个部分中,也可以指定多个访问方式。例如,若要指定两个日志来源文件,则格式如下:

input {
file { path =>"/var/log/messages" type =>"syslog"}
file { path =>"/var/log/httpd/access.log" type =>"apache"}
}

#修改 Logstash 配置文件,让其收集系统日志/var/log/messages,并将其输出到 elasticsearch 中。

复制代码
chmod +r /var/log/messages  #让 Logstash 可以读取日志

vim /etc/logstash/conf.d/system.conf
input {
file{
path =>"/var/log/messages"   #指定要收集的日志的位置
type =>"system"  #自定义日志类型标识
start_position =>"beginning" #表示从开始处收集
}
}
output {
elasticsearch { #输出到 elasticsearch
hosts => ["192.168.10.10:9200"] #指定 elasticsearch 服务器的地址和端口
index =>"system-%{+YYYY.MM.dd}"  #指定输出到 elasticsearch 的索引格式
}
}

systemctl restart logstash
复制代码

浏览器访问 http://192.168.10.10:9100/ 查看索引信息

2.4实例操作: ELK Logstash 部署(在 Apache 节点上操作)

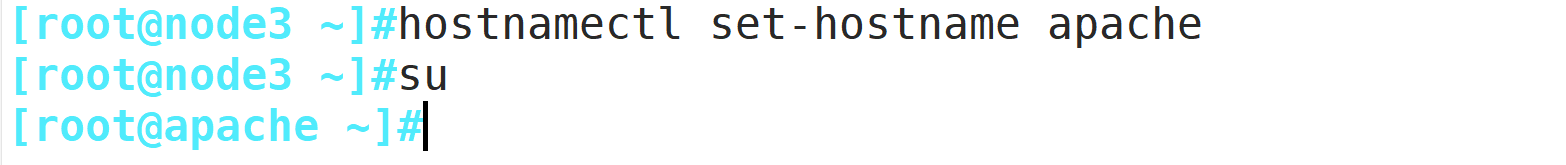

2.4.1更改主机名

日志分析系统ELK插图32

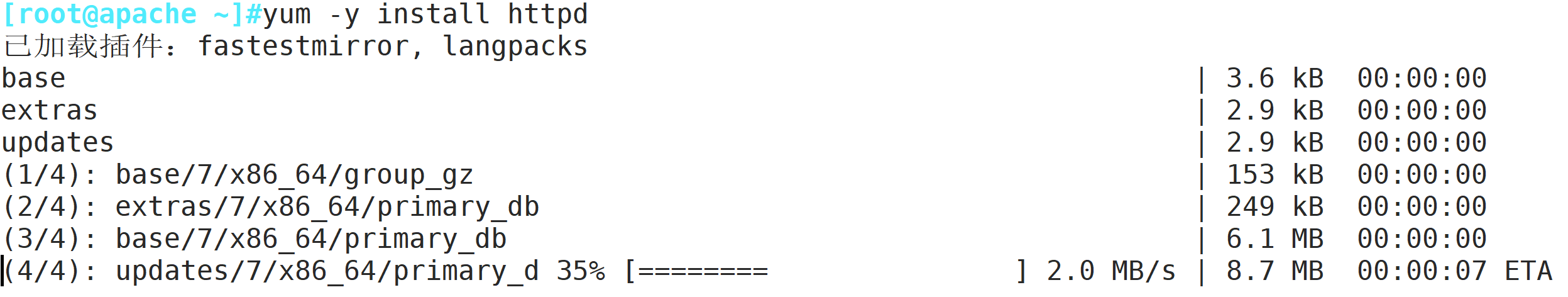

2.4.2安装Apahce服务(httpd)

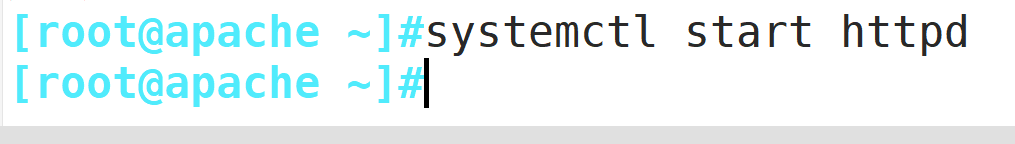

日志分析系统ELK插图33

日志分析系统ELK插图34

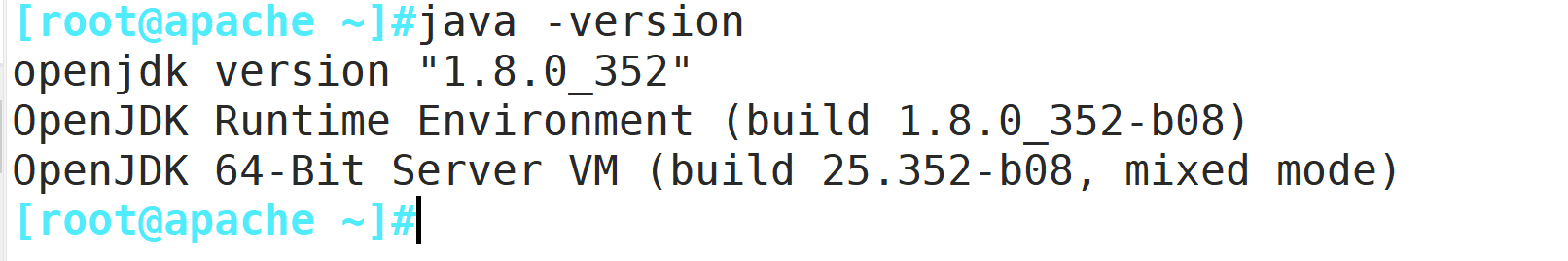

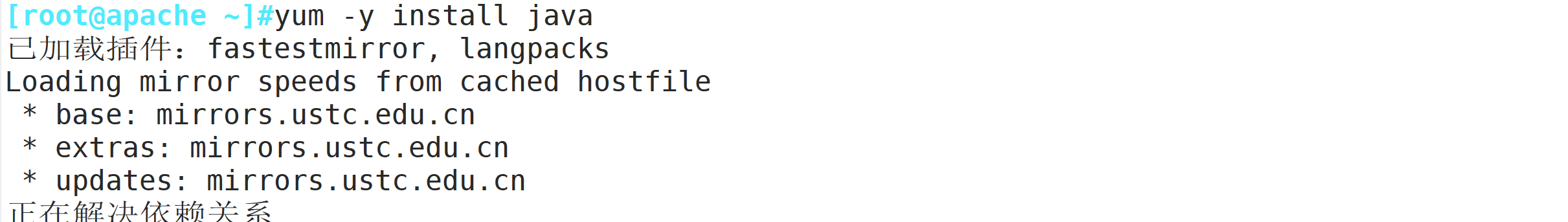

2.4.3安装Java环境

日志分析系统ELK插图35

日志分析系统ELK插图36

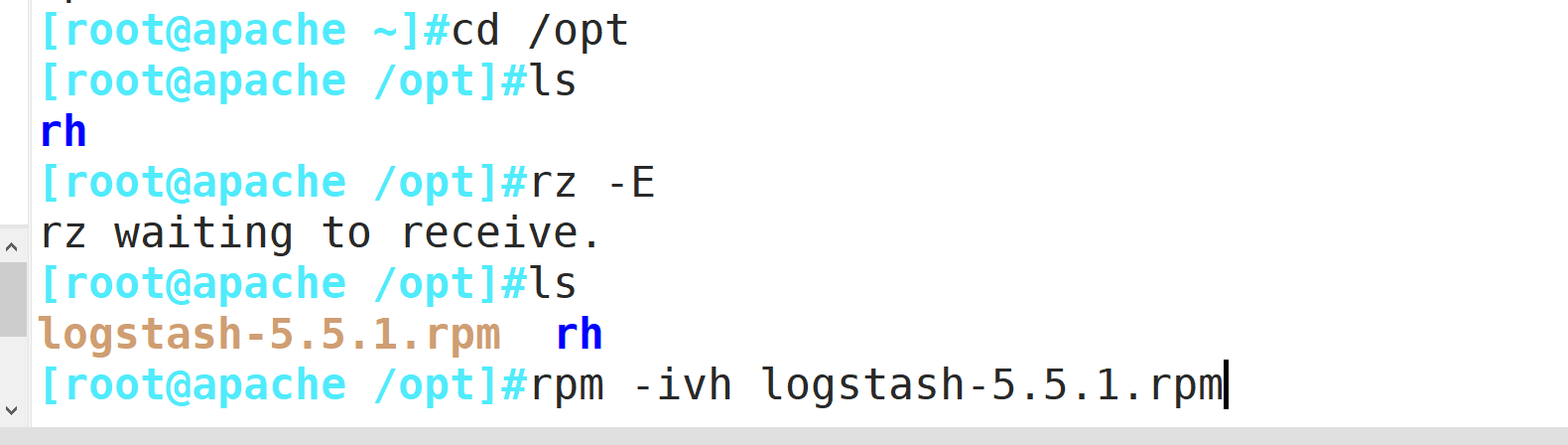

2.4.4安装logstash

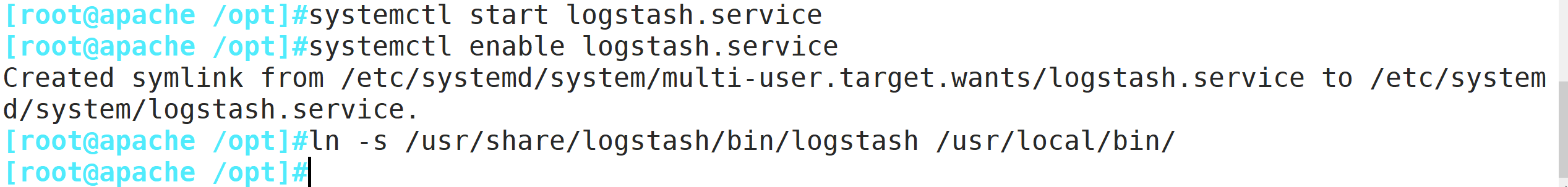

日志分析系统ELK插图37

日志分析系统ELK插图38

2.4.5测试 Logstash

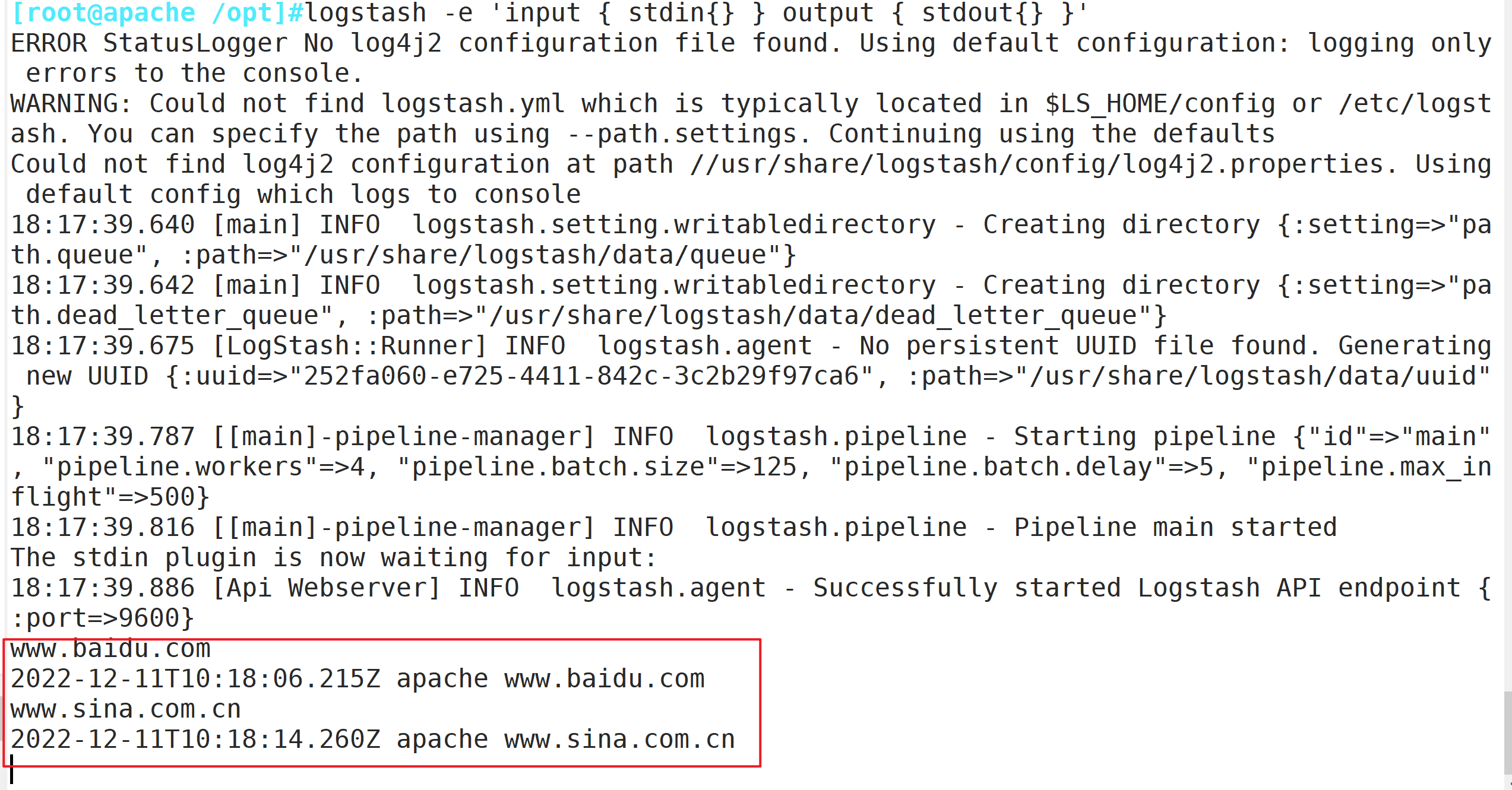

定义输入和输出流:输入采用标准输入,输出采用标准输出(类似管道)

日志分析系统ELK插图39

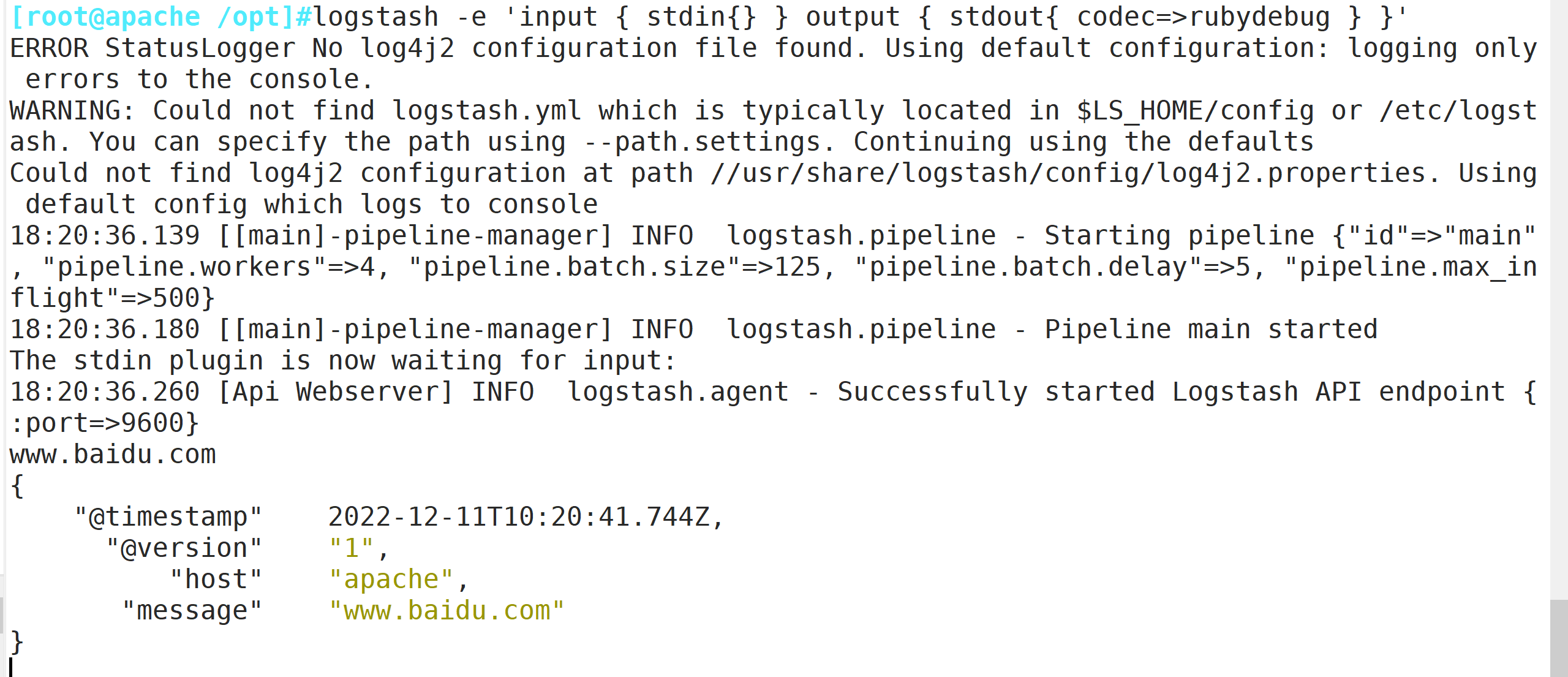

定义输入和输出流:使用 rubydebug 输出详细格式显示,codec 为一种编解码器

日志分析系统ELK插图40

日志分析系统ELK插图41

日志分析系统ELK插图42

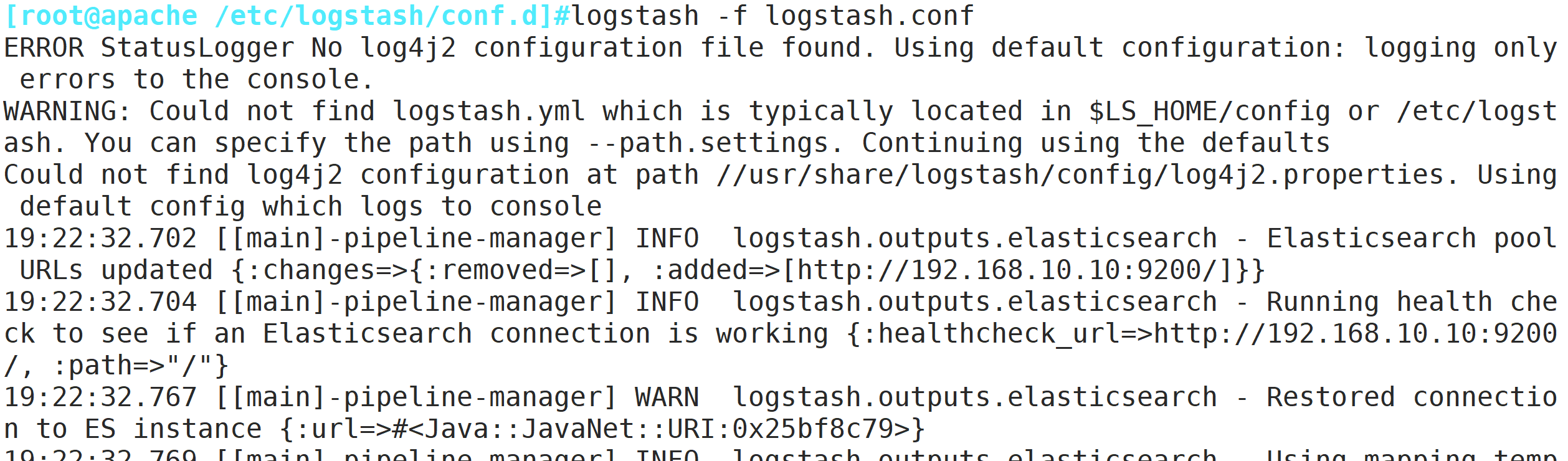

2.4.6定义 logstash配置文件

日志分析系统ELK插图43

日志分析系统ELK插图44

2.5ELK Kiabana 部署(在 Node1 节点上操作)

2.5.1安装 Kiabana

#上传软件包 kibana-5.5.1-x86_64.rpm 到/opt目录

cd /opt
rpm -ivh kibana-5.5.1-x86_64.rpm

2.5.2设置 Kibana 的主配置文件

复制代码
vim /etc/kibana/kibana.yml
--2--取消注释,Kiabana 服务的默认监听端口为5601
server.port: 5601
--7--取消注释,设置 Kiabana 的监听地址,0.0.0.0代表所有地址
server.host: "0.0.0.0"
--28--取消注释,配置es服务器的ip,如果是集群则配置该集群中master节点的ip
elasticsearch.url:  ["http://192.168.10.10:9200"]
--37--取消注释,设置在 elasticsearch 中添加.kibana索引
kibana.index: ".kibana"
--96--取消注释,配置kibana的日志文件路径(需手动创建),不然默认是messages里记录日志
logging.dest: /var/log/kibana.log
复制代码

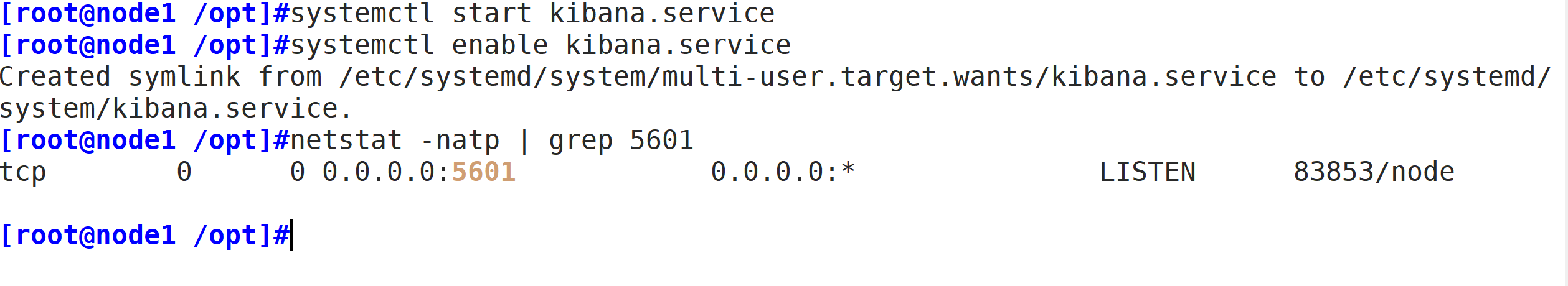

2.5.3启动 Kibana 服务

systemctl start kibana.service
systemctl enable kibana.service

netstat -natp | grep 5601

2.5.4验证 Kibana

浏览器访问 http://192.168.10.10:5601

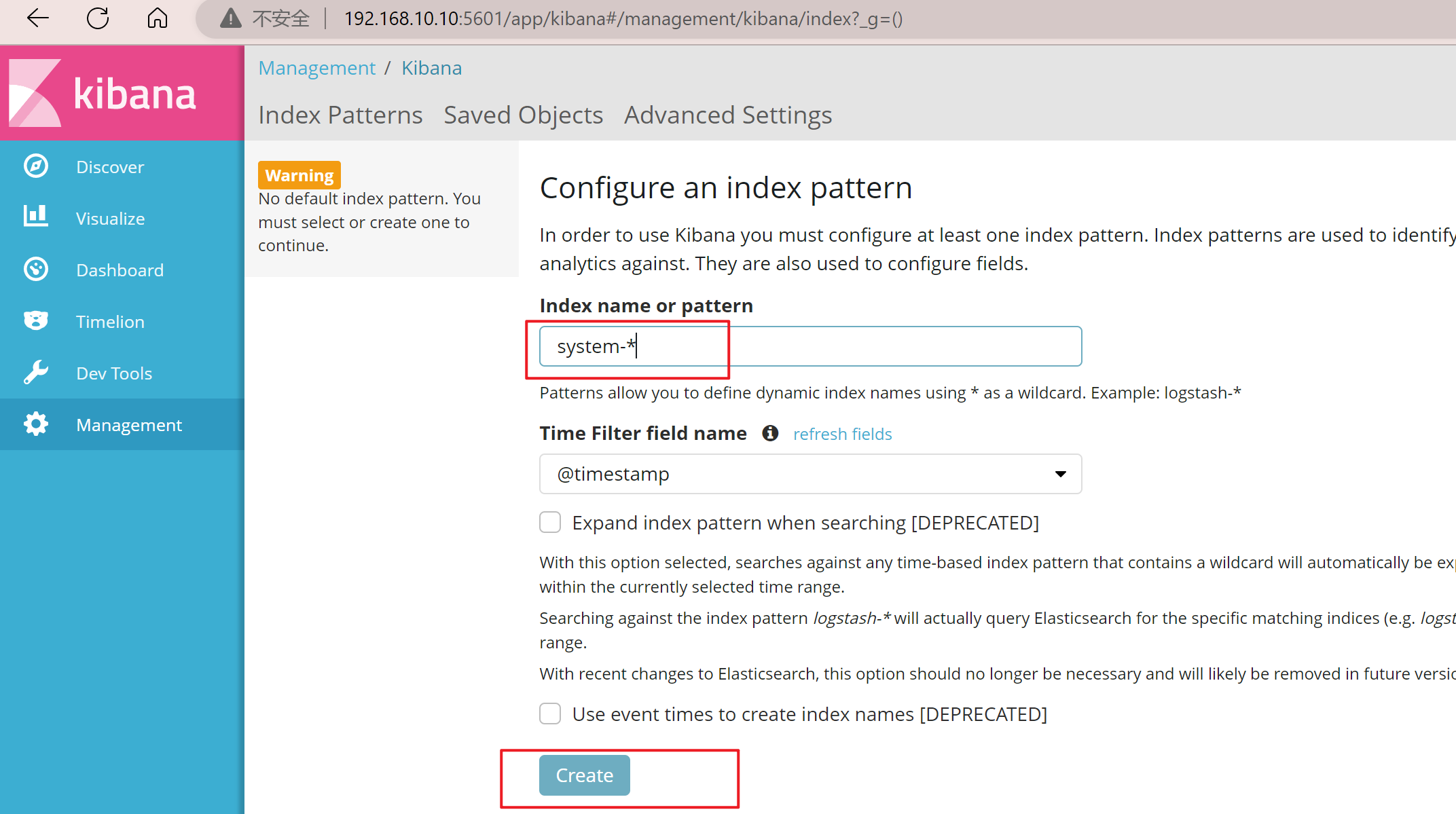

第一次登录需要添加一个 Elasticsearch 索引:
Index name or pattern
//输入:system-* #在索引名中输入之前配置的 Output 前缀“system”

单击 “create” 按钮创建,单击 “Discover” 按钮可查看图表信息及日志信息。
数据展示可以分类显示,在“Available Fields”中的“host”,然后单击 “add”按钮,可以看到按照“host”筛选后的结果

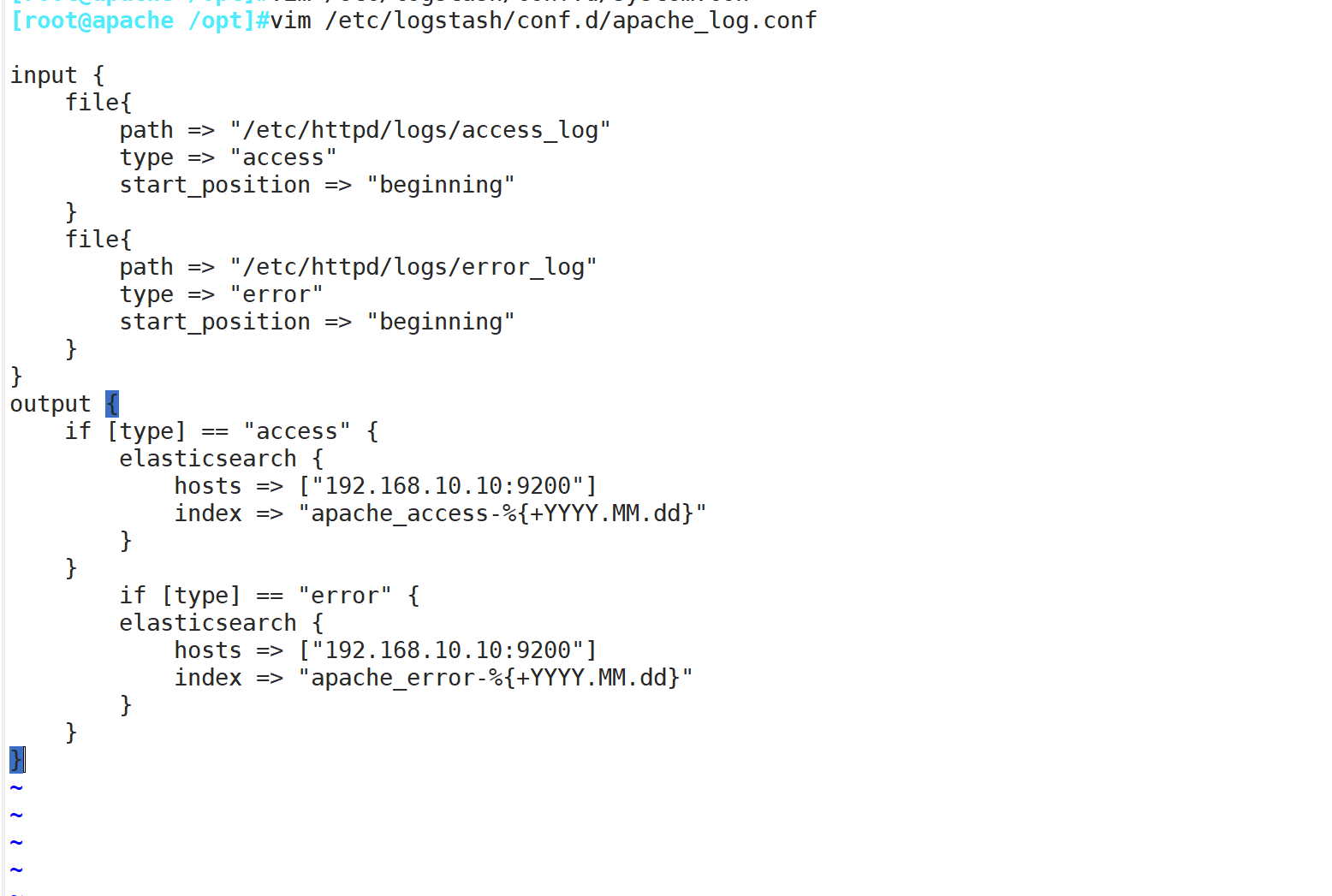

2.5.5将 Apache 服务器的日志(访问的、错误的)添加到 Elasticsearch 并通过 Kibana 显示

复制代码
vim /etc/logstash/conf.d/apache_log.conf
input {
file{
path => "/etc/httpd/logs/access_log"
type => "access"
start_position => "beginning"
}
file{
path => "/etc/httpd/logs/error_log"
type => "error"
start_position => "beginning"
}
}
output {
if [type] == "access" {
elasticsearch {
hosts => ["192.168.10.10:9200"]
index => "apache_access-%{+YYYY.MM.dd}"
}
}
if [type] == "error" {
elasticsearch {
hosts => ["192.168.10.10:9200"]
index => "apache_error-%{+YYYY.MM.dd}"
}
}
}

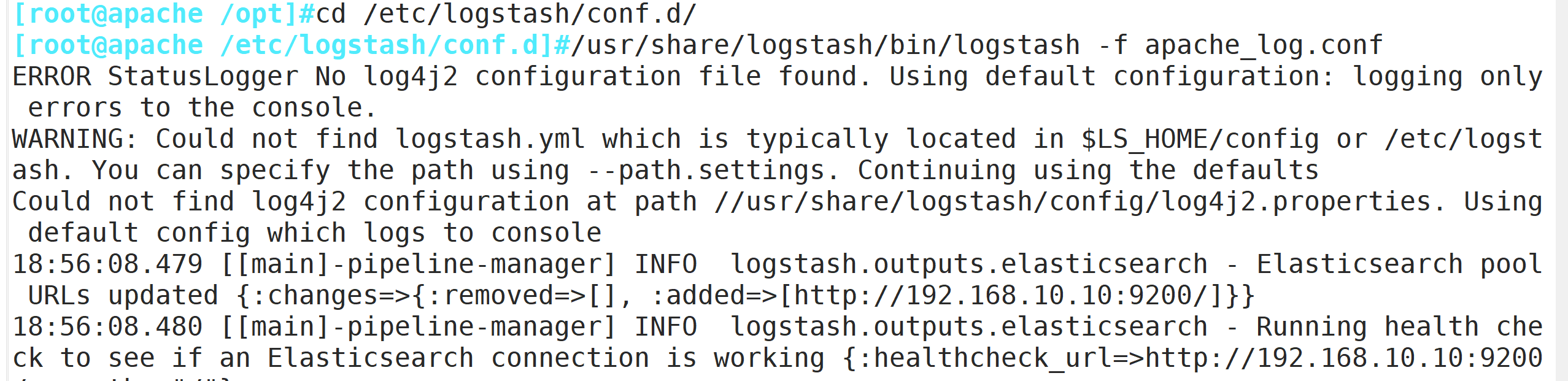

cd /etc/logstash/conf.d/
/usr/share/logstash/bin/logstash -f apache_log.conf
复制代码

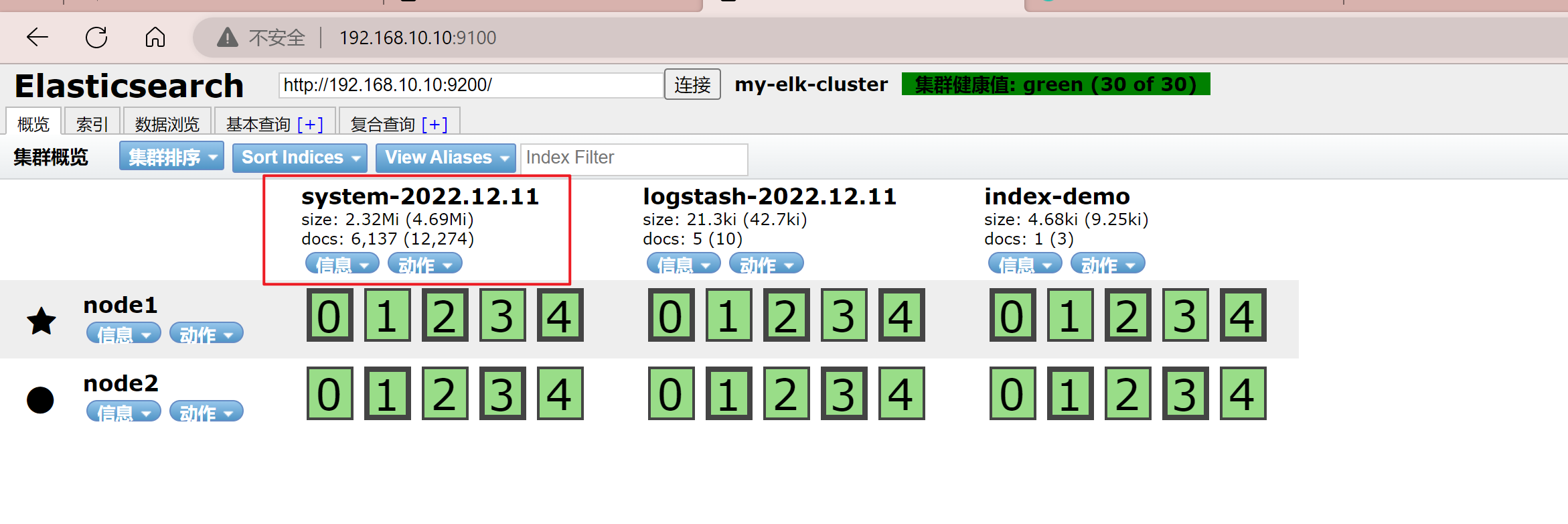

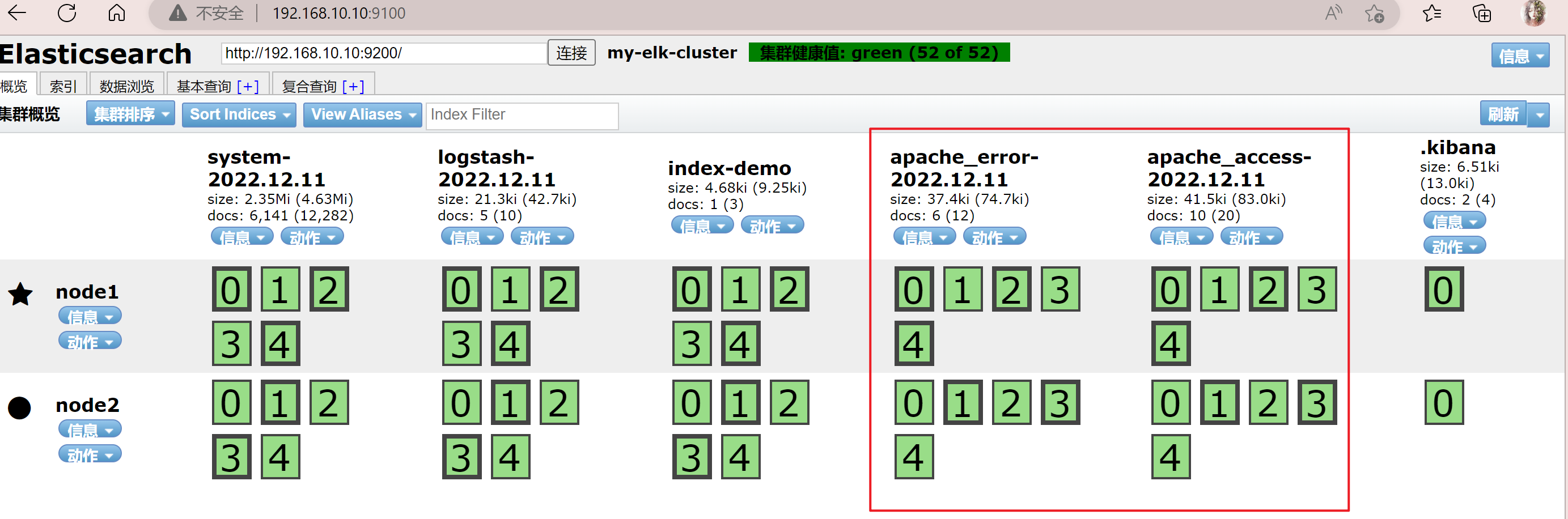

浏览器访问 http://192.168.10.10:9100 查看索引是否创建

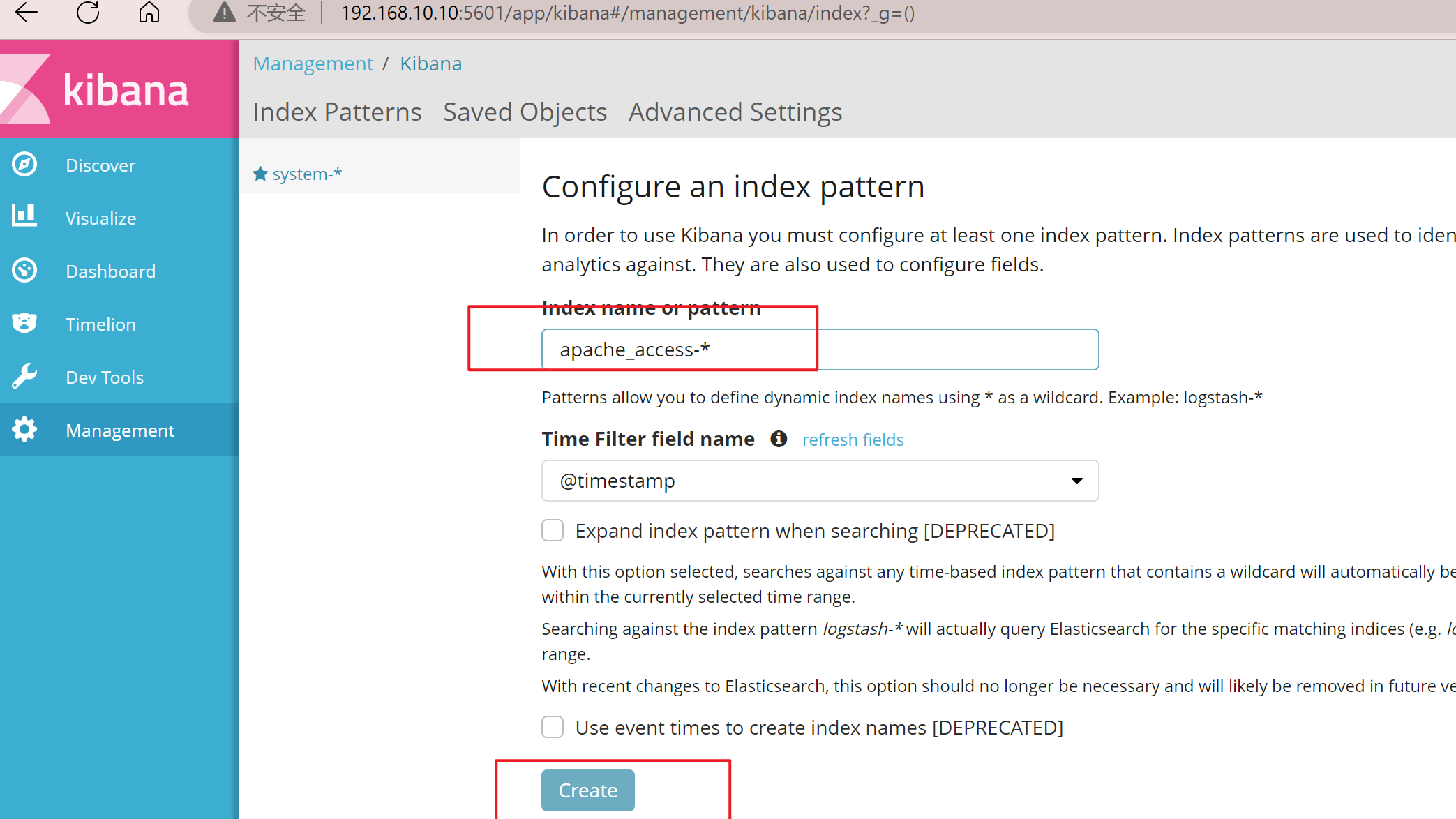

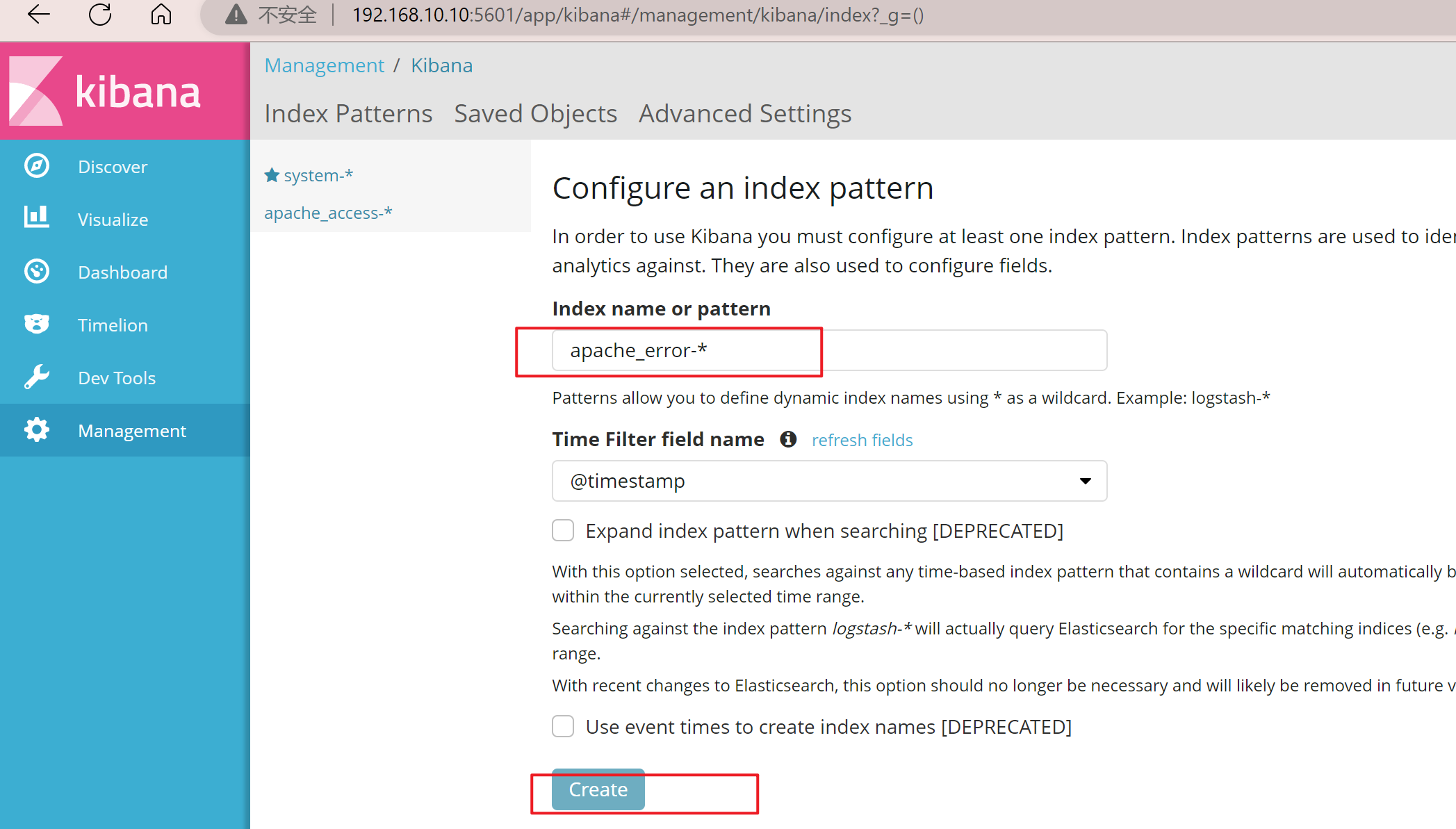

浏览器访问 http://192.168.10.10:5601 登录 Kibana,单击“Create Index Pattern”按钮添加索引, 在索引名中输入之前配置的 Output 前缀 apache_access-,并单击“Create”按钮。在用相同的方法添加 apache_error-索引。

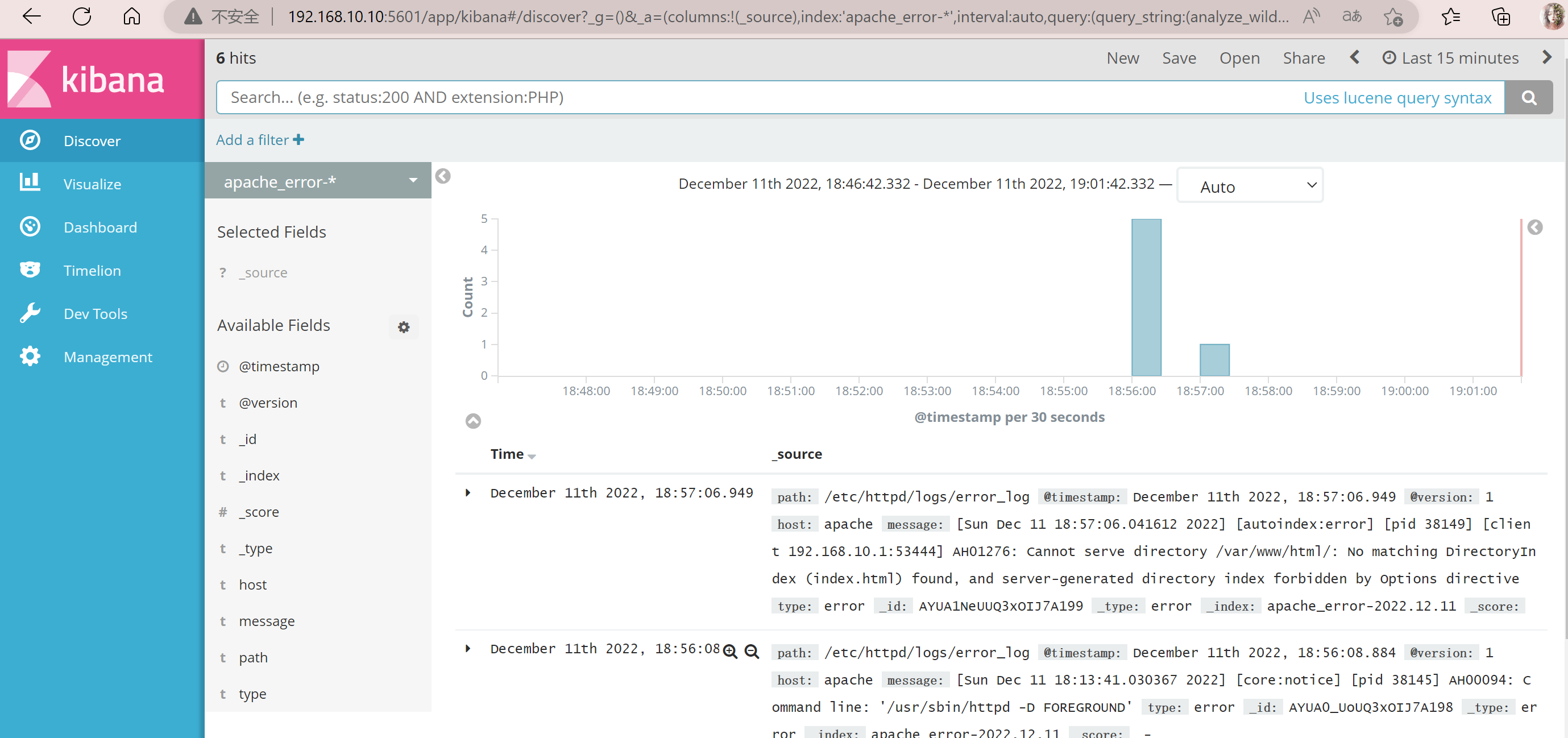

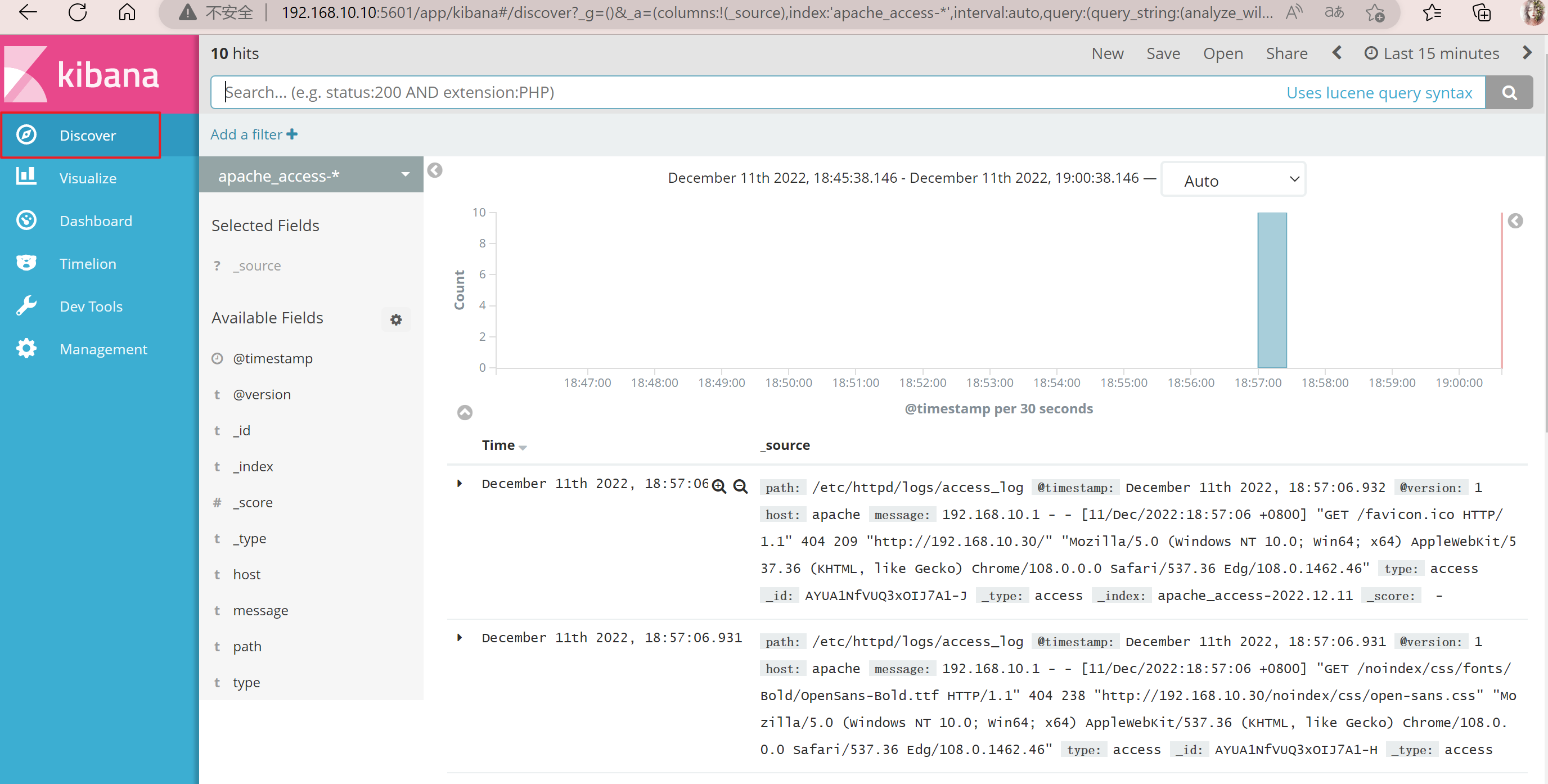

选择“Discover”选项卡,在中间下拉列表中选择刚添加的 apache_access-* 、apache_error-* 索引, 可以查看相应的图表及日志信息。

2.6ELK Kiabana 部署(在 Node1 节点上操作)

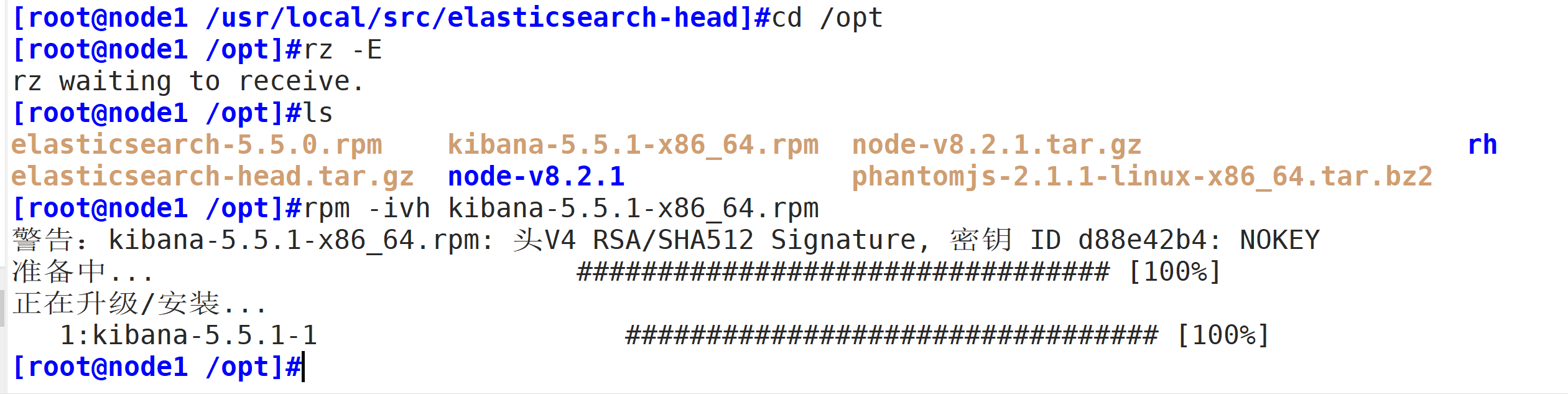

2.6.1安装 Kiabana

日志分析系统ELK插图45

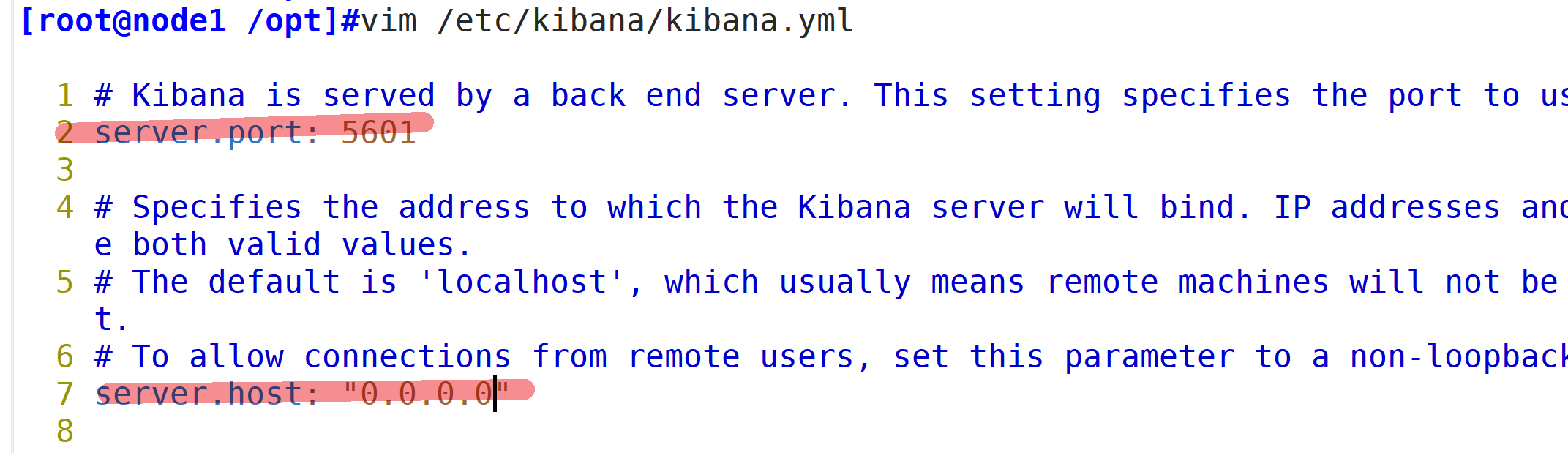

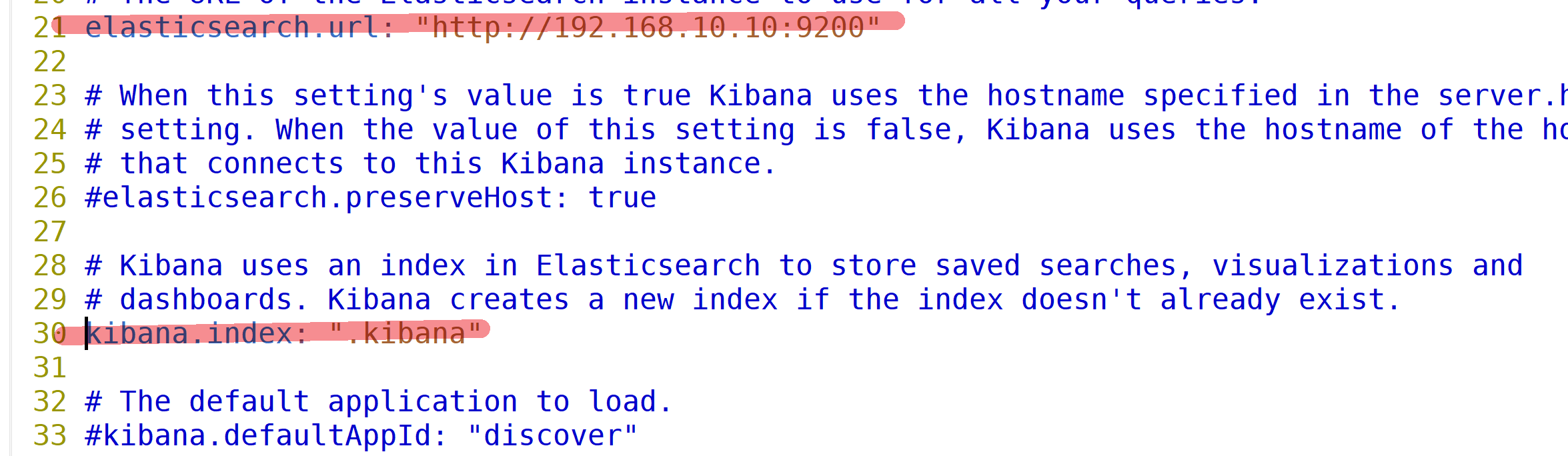

2.6.2设置 Kibana 的主配置文件并启动kibana服务

日志分析系统ELK插图46

日志分析系统ELK插图47

日志分析系统ELK插图48

2.6.3验证 Kibana

① 添加system索引

日志分析系统ELK插图49

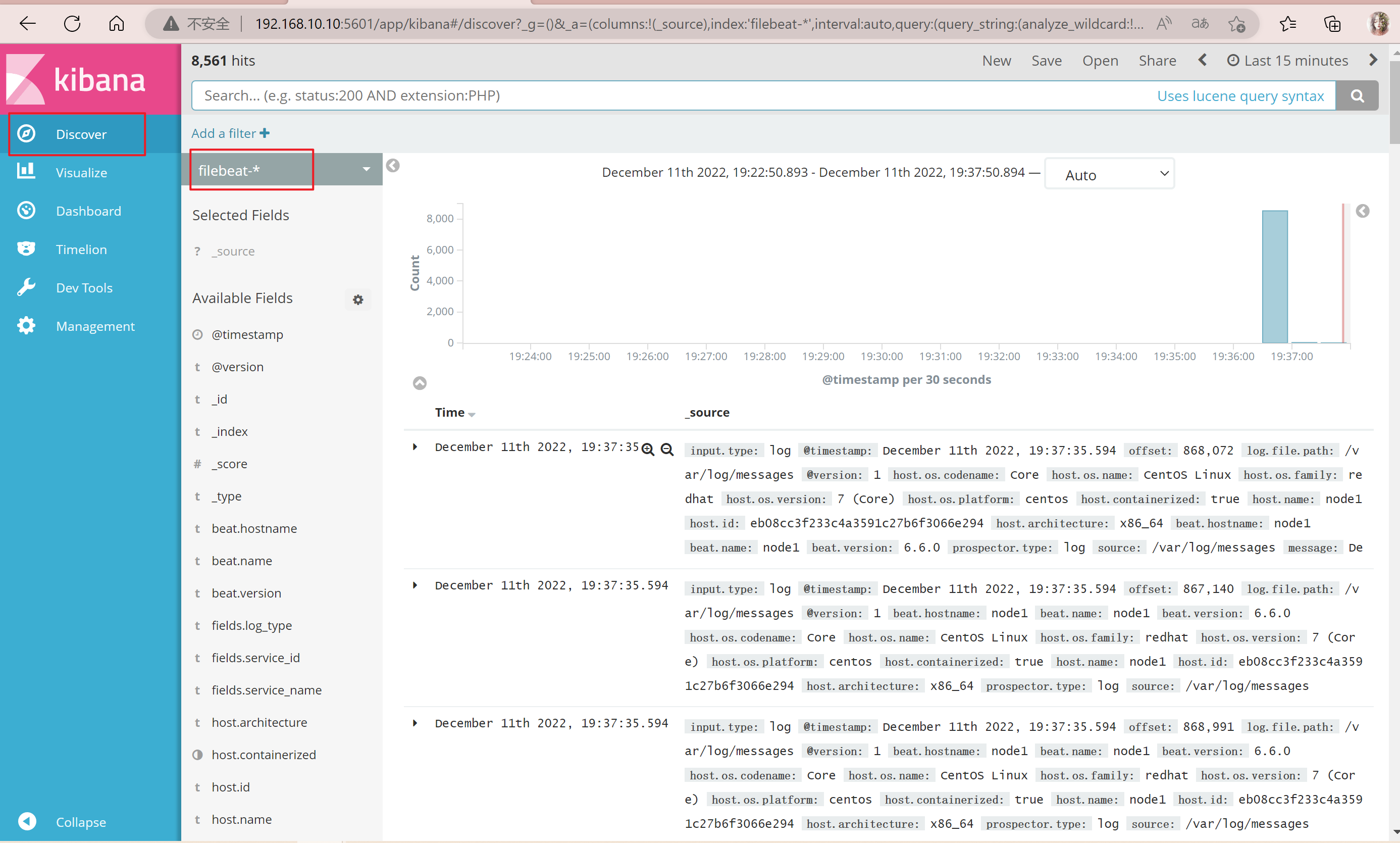

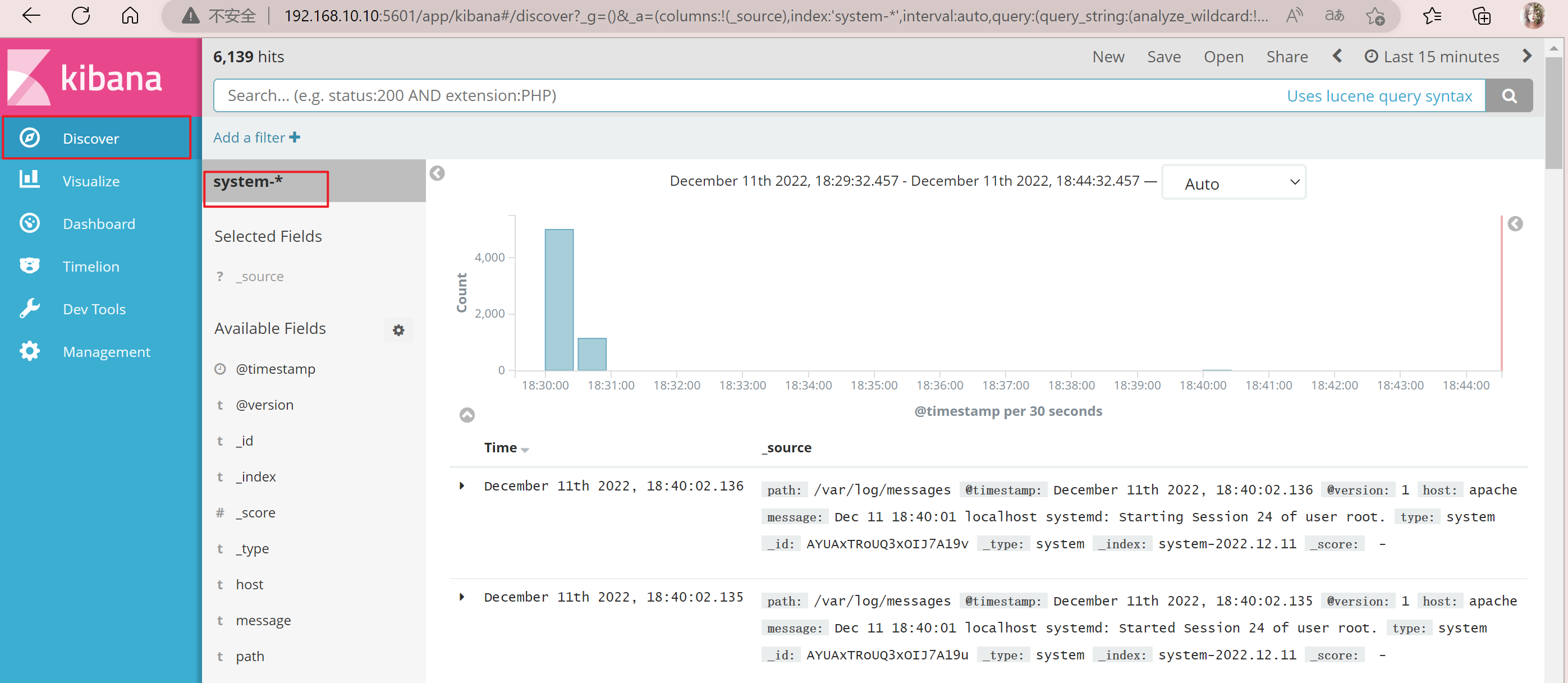

② 单击 “Discover” 按钮可查看图表信息及日志信息

日志分析系统ELK插图50

2.6.4将 Apache 服务器的日志(访问的、错误的)添加到 Elasticsearch 并通过 Kibana 显示

日志分析系统ELK插图51

② 启动添加到 Elasticsearch

日志分析系统ELK插图52

浏览器访问Kibana测试

浏览器进行访问Apache服务器192.168.10.30,为了产生访问日志

日志分析系统ELK插图53

创建apache_access索引日志

日志分析系统ELK插图54

日志分析系统ELK插图55

日志分析系统ELK插图56

创建apache_error索引日志

日志分析系统ELK插图57

日志分析系统ELK插图58

2.7Filebeat+ELK 部署(接着上面实验做,在 Node1 节点上操作)

环境准备:
服务器类型      IP地址        需要安装的组件           硬件
Node1节点     192.168.10.10     Elasticsearch 、 Kibana      2核4G
Node2节点     192.168.10.20     Elasticsearch            2核4G
Apache节点     192.168.10.30     Logstash、Apache         2核4G
Filebeat节点    Node1        Filebeat

2.7.1安装 Filebeat

#上传软件包 filebeat-6.6.0-linux-x86_64.tar.gz 到/opt目录

tar zxvf filebeat-6.6.0-linux-x86_64.tar.gzmv filebeat-6.6.0-linux-x86_64/ /usr/local/filebeat

2.7.2设置 filebeat 的主配置文件

复制代码
cd /usr/local/filebeat

vim filebeat.yml
filebeat.inputs:
- type: log #指定 log 类型,从日志文件中读取消息
enabled: true
paths:
- /var/log/messages #指定监控的日志文件
- /var/log/*.log
fields: #可以使用 fields 配置选项设置一些参数字段添加到 output 中
service_name: filebeat
log_type: log
service_id: 192.168.10.10

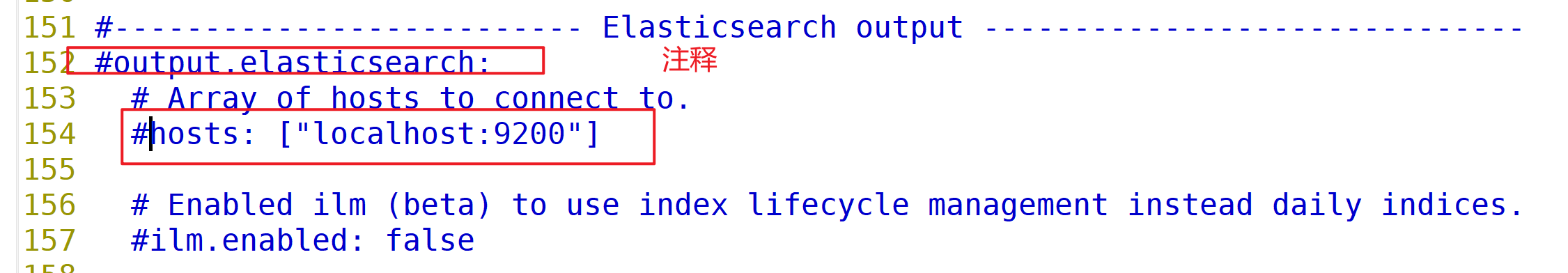

--------------Elasticsearch output-------------------
(全部注释掉)

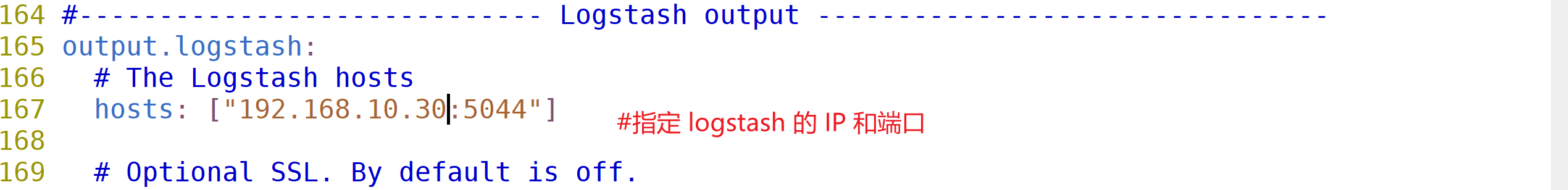

----------------Logstash output---------------------
output.logstash:
hosts: ["192.168.10.30:5044"] #指定 logstash 的 IP 和端口

#启动 filebeat
./filebeat -e -c filebeat.yml
复制代码

2.7.3在 Logstash 组件所在节点上新建一个 Logstash 配置文件

复制代码
cd /etc/logstash/conf.d

vim logstash.conf
input {
beats {
port => "5044"
}
}
output {
elasticsearch {
hosts => ["192.168.10.10:9200"]
index => "%{[fields][service_name]}-%{+YYYY.MM.dd}"
}
stdout {
codec => rubydebug
}
}

#启动 logstash
logstash -f logstash.conf
复制代码

2.7.4浏览器访问测试

浏览器访问 http://192.168.10.10:5601 登录 Kibana

单击“Create Index Pattern”按钮添加索引“filebeat-*”,单击 “create” 按钮创建,单击 “Discover” 按钮可查看图表信息及日志信息。

2.8Filebeat+ELK 部署(接着上面实验做,我这里在Node1操作,可任意选台虚拟机操作)

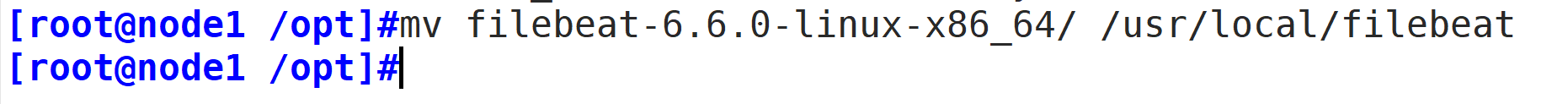

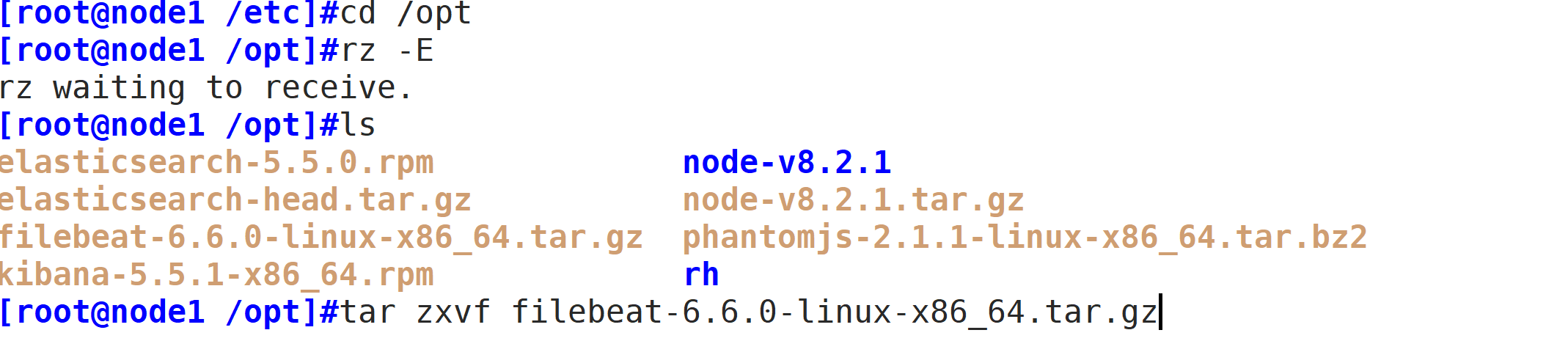

2.8.1安装 Filebeat

日志分析系统ELK插图59

日志分析系统ELK插图60

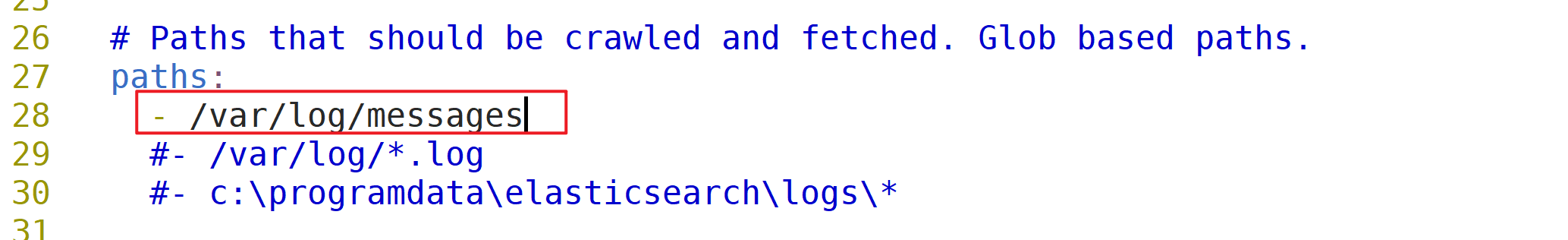

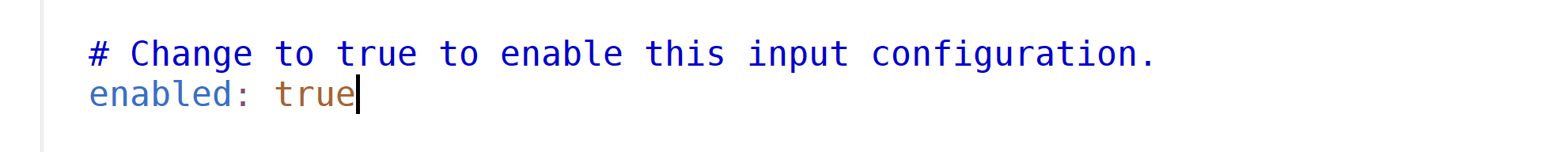

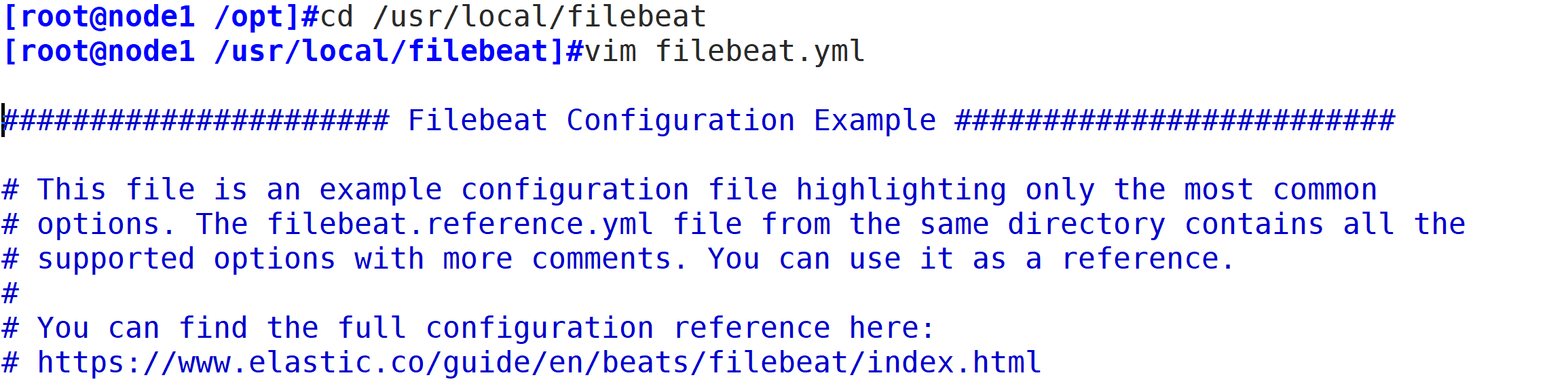

2.8.2设置 filebeat 的主配置文件

日志分析系统ELK插图61

日志分析系统ELK插图62

日志分析系统ELK插图63

日志分析系统ELK插图64

日志分析系统ELK插图65

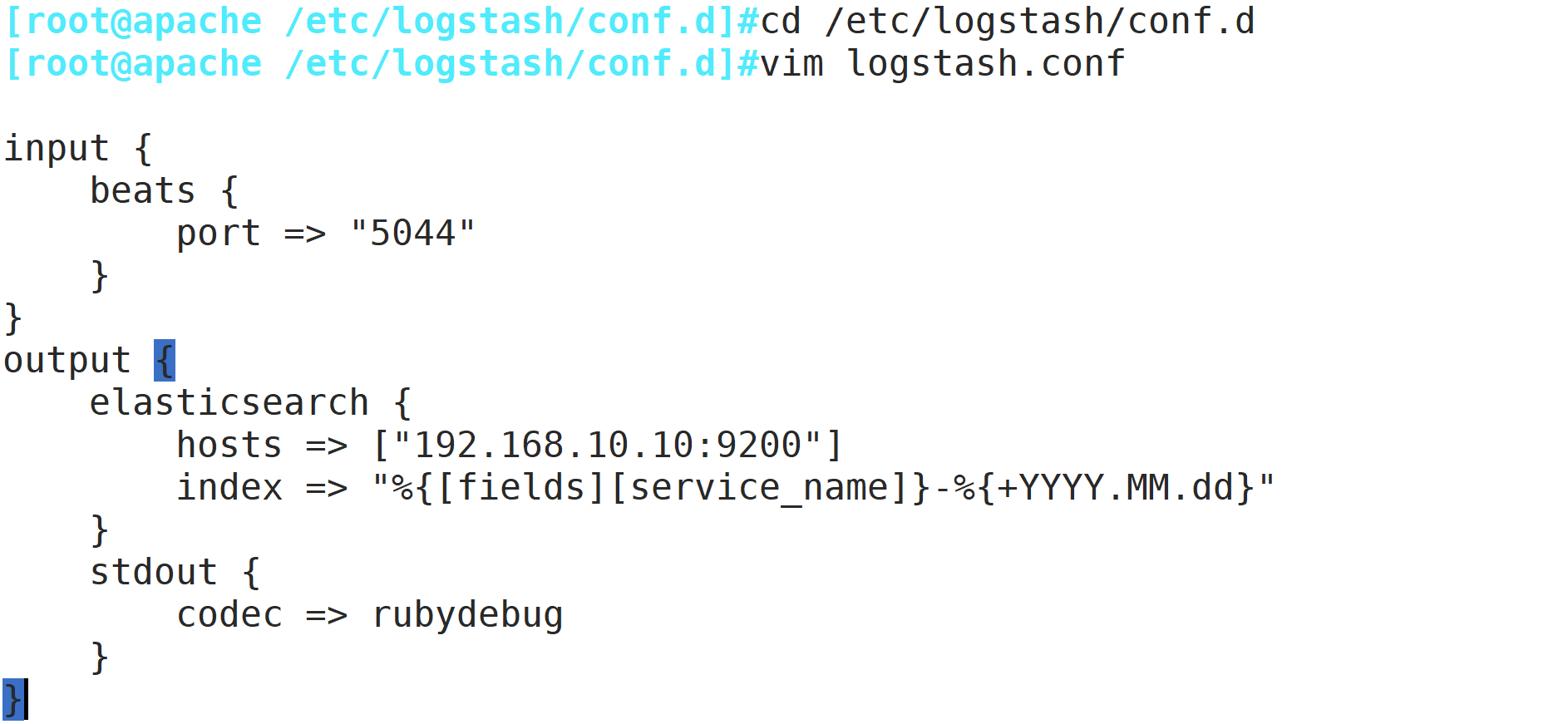

在 Logstash 组件所在节点上新建一个 Logstash 配置文件(192.168.10.30)

日志分析系统ELK插图66

使用logstash -f logstash.conf命令进行启动。

日志分析系统ELK插图67

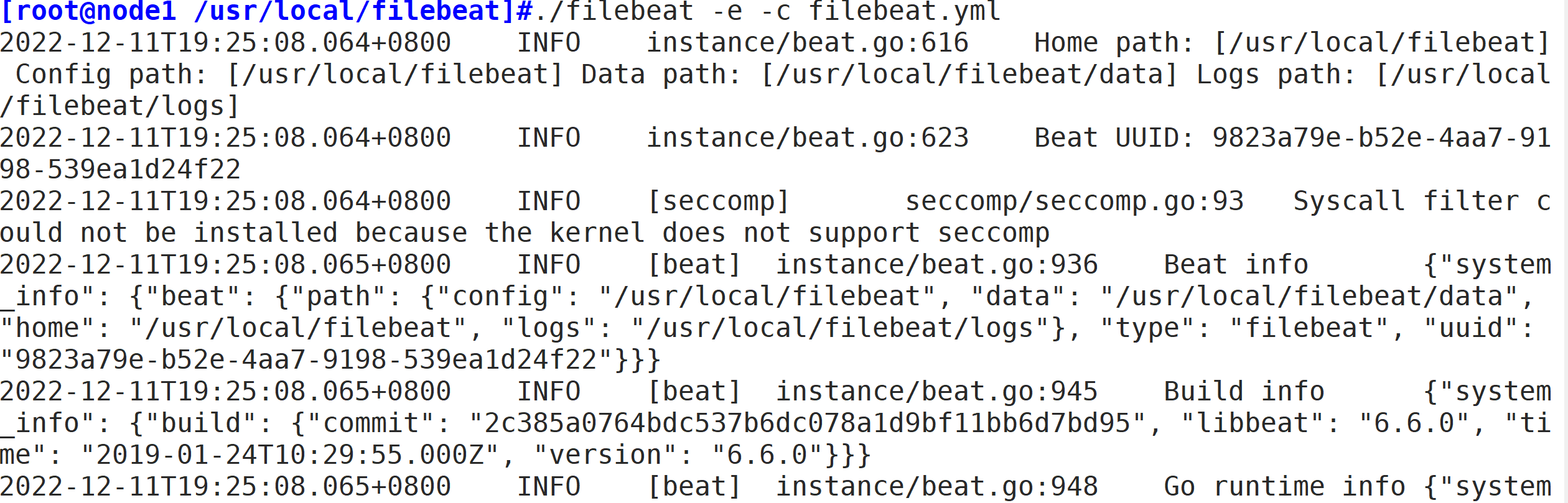

2.8.3在 Node1 节点上操作,启动 filebeat

要先启动logstash才能启动filebeat,否则会提示无法连接到logstash:Failed to connect: dial tcp 192.168.10.30:5044: getsockopt: connection refused

日志分析系统ELK插图68

2.8.4浏览器访问 http://192.168.10.10:5601 登录 Kibana测试

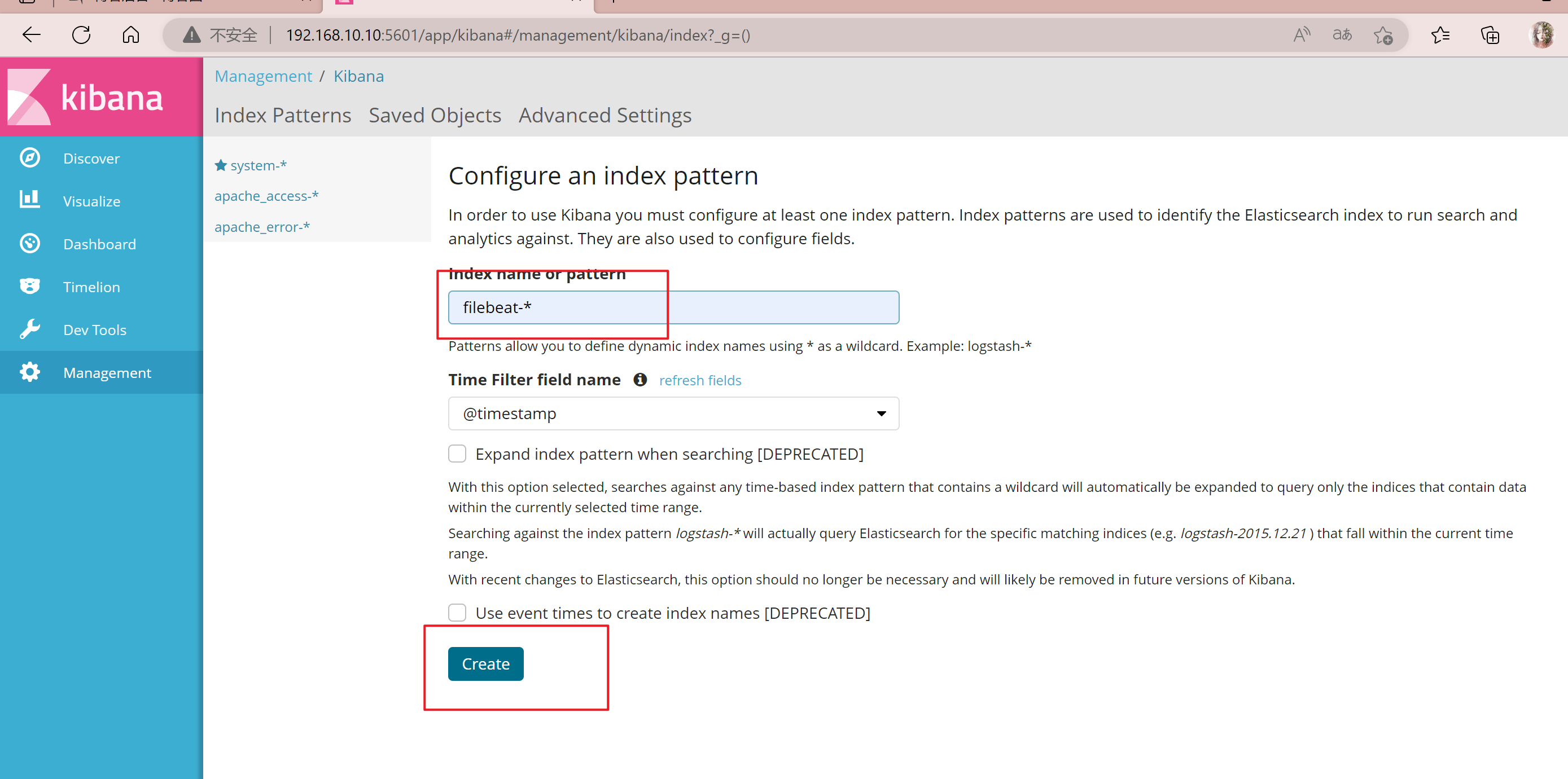

① 单击“Create Index Pattern”按钮添加索引“filebeat-*”,单击 “create” 按钮创建

日志分析系统ELK插图69

② 单击 “Discover” 按钮可查看图表信息及日志信息

日志分析系统ELK插图70

作者: 华企网通王鹏程序员

我是程序员王鹏,热爱互联网软件开发和设计,专注于大数据、数据分析、数据库、php、java、python、scala、k8s、docker等知识总结。 我的座右铭:"业精于勤荒于嬉,行成于思毁于随"
上一篇
下一篇

发表回复

联系我们

联系我们

028-84868647

在线咨询: QQ交谈

邮箱: tech@68v8.com

工作时间:周一至周五,9:00-17:30,节假日休息

关注微信
微信扫一扫关注我们

微信扫一扫关注我们

关注微博
返回顶部
